Платы расширения
06/2012
Kollmorgen
116
S701-S724 Справочник по изделию
Плата расширения - DEVICENET -
10.5
В данной главе описана плата расширения DeviceNet для SERVOSTAR 300. Информацию об
объеме функций и протоколе ПО можно найти в руководстве «Коммуникационный профиль
DeviceNet».
10.5.1
Компоненты для подсоединения
Выбор кабелей, проводка кабелей, экранирование, штекеры для подключения шины,
согласующие резисторы шины и время цикла описаны в «Технических условиях для
DeviceNet, том I, II, выпуск 2.0», изданных ODVA.

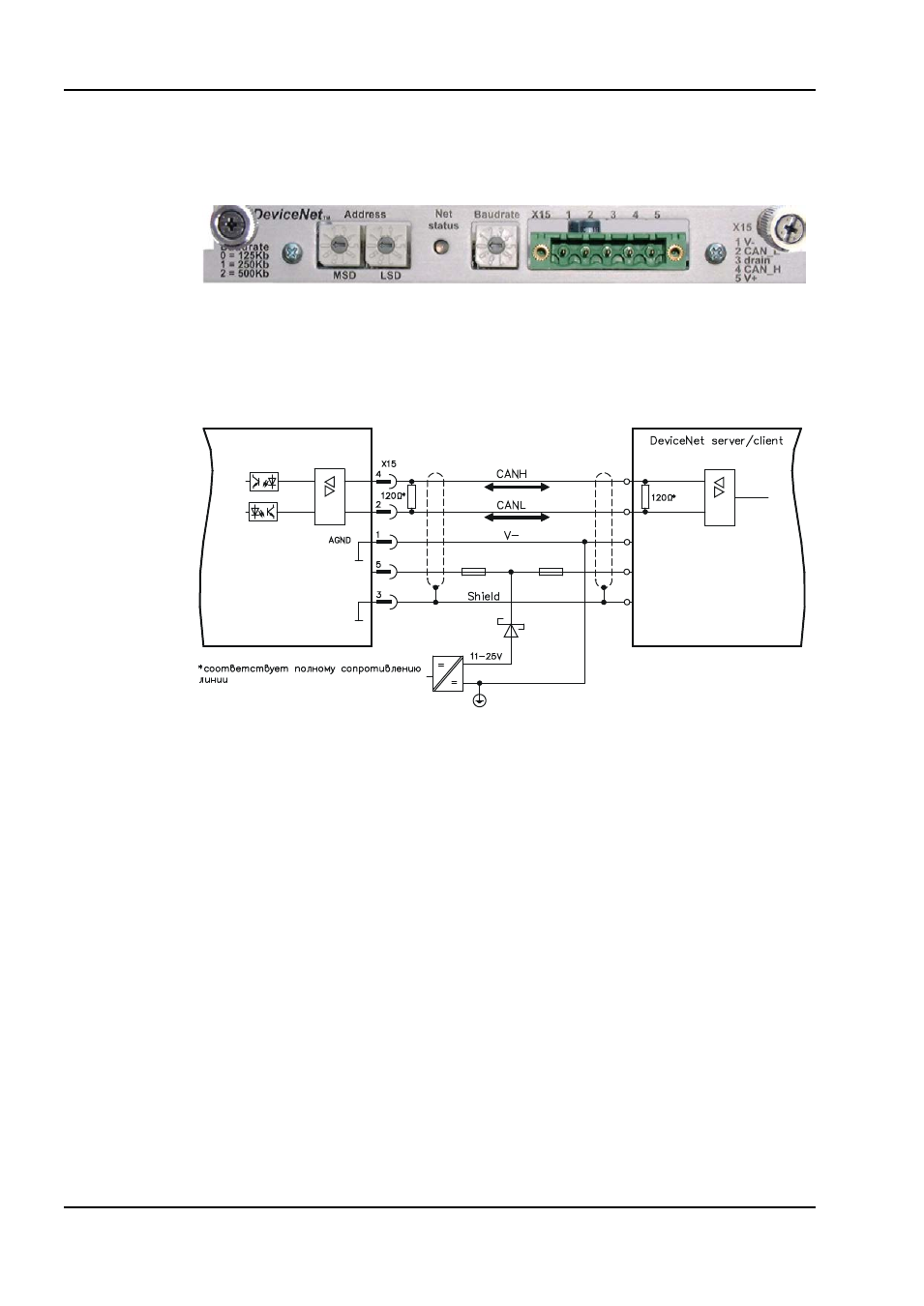

10.5.2
Схема соединений
SERVOSTAR 300
