06/2012
Платы расширения
S300 Руководство по эксплуатации
115
10.4.3

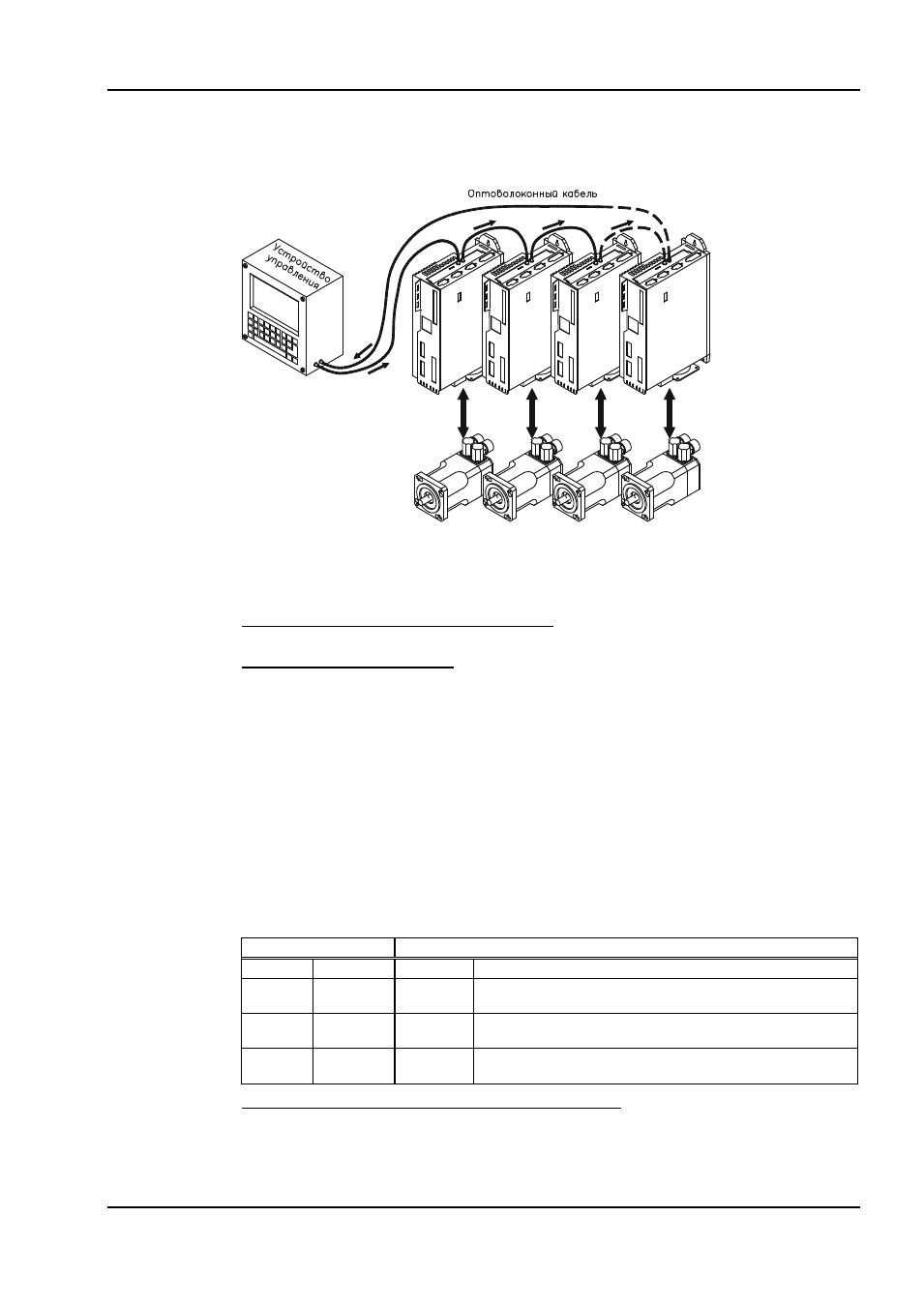

Схема соединений
Конструкция кольцеобразной системы шин SERCOS с оптическим кабелем (принципиальная
схема).
10.4.4
Изменение адреса станции
Адрес привода можно установить в пределах от 0 до 63. При адресе = 0 привод в качестве
усилителя включается в кольцо SERCOS. Настройка адреса станции:
Кнопки на передней панели сервоусилителя
Вы можете изменить адрес с помощью кнопок на сервоусилителе (стр. 104).
ПО для ввода в эксплуатацию
Вы также можете изменить адрес с помощью ПО для ввода в эксплуатацию, экранная
страница «CAN/Fieldbus» (Полевая шина CAN) (см. ПО для ввода в эксплуатацию или
в интерактивной справке). В качестве альтернативного варианта в экранном окне «Terminal»
можно ввести команду
ADDR #, где # – это новый адрес привода.
10.4.5
Изменение скорости передачи данных и оптической излучаемой
мощности
При неправильной настройке скорости передачи обмен данными невозможен. Параметр
SBAUD # позволяет настроить скорость передачи данных, где # – это значение скорости
передачи. Если оптическая излучаемая мощность настроена неправильно, при передаче
сигнала возникают ошибки и загорается красный светодиод на приводе. При нормальном
обмене данными зеленые светодиоды отправки и приема быстро мигают – при этом
создается впечатление, что соответствующий диод горит. Параметр
SLEN # позволяет
установить оптический диапазон для стандартного волоконно-оптического кабеля сечением
1 мм², где # представляет собой значение длины кабеля в метрах.
SBAUD
SLEN
2
2 Мбод
0
очень короткое соединение
4
4 Мбод
1…< 15 длина кабеля (в метрах) сечением 1 мм² в пластиковой
оболочке
8
8 Мбод
15…< 30 длина кабеля (в метрах) сечением 1 мм² в пластиковой
оболочке
16
16 Мбод
≥
30
длина кабеля (в метрах) сечением 1 мм² в пластиковой
оболочке
Программное обеспечение для ввода в эксплуатацию
Вы можете изменить параметры с помощью ПО для ввода в эксплуатацию на экранной
странице «SERCOS». Дополнительную информацию можно найти в интерактивной справке.
В экранном окне «Terminal» (Терминал) можно поочередно ввести команды
SBAUD #
и
SLEN # .
