Электрический монтаж
S300 Руководство по эксплуатации
49
8.3.2

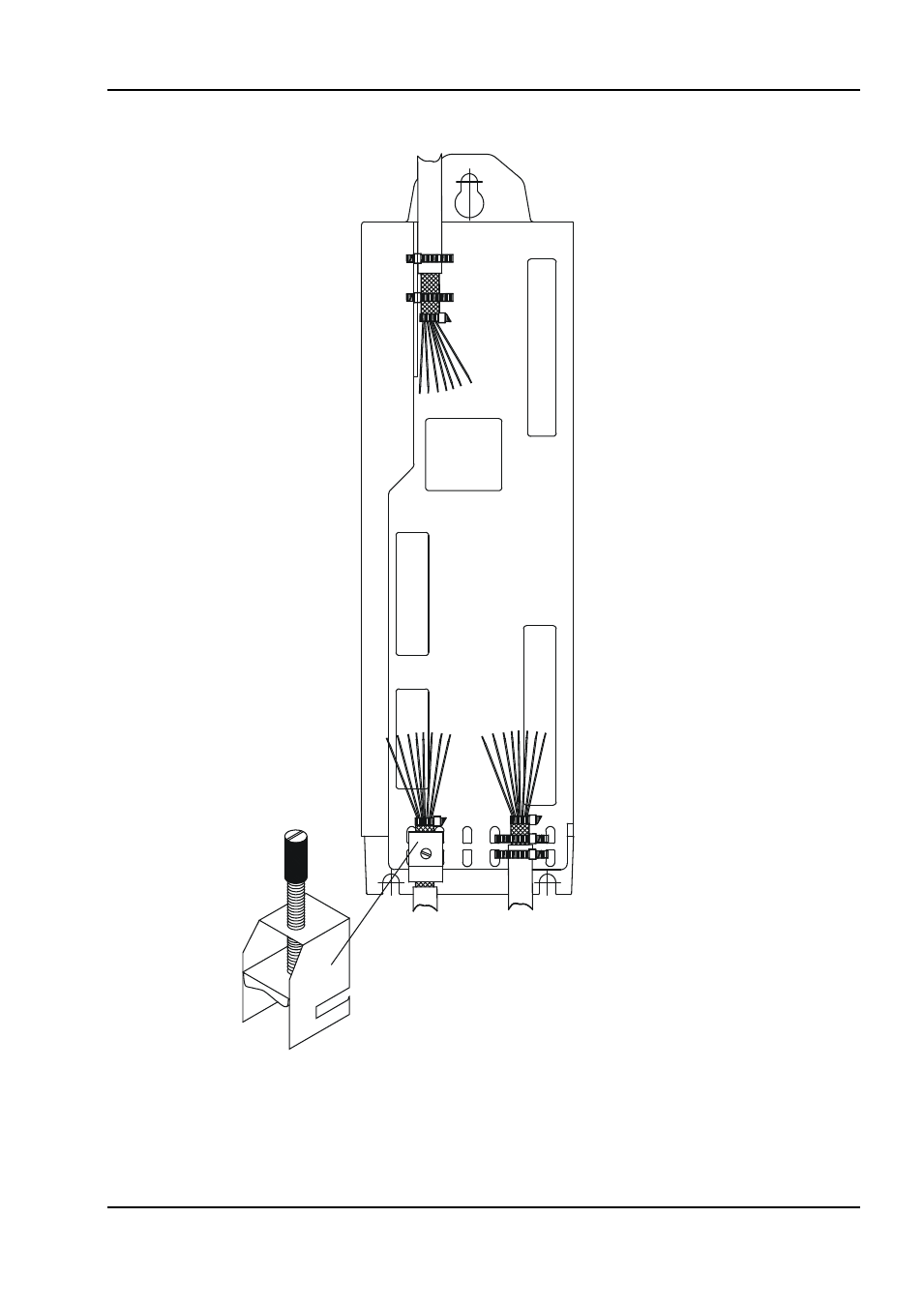

Подключение экрана на передней панели
Снимите внешнюю оболочку кабеля
и экранирующую оплетку до
желательной длины жил. Закрепите
жилы кабельным хомутом.
Снимите внешнюю оболочку кабеля на
длину около 30 мм, не повредив
экранирующую оплетку.
Протяните кабельный хомут через
отверстие в экранирующей пластине на
передней панели сервоусилителя.
Плотно прижмите экранирующую
оплетку кабеля к экранирующей
пластине с помощью кабельного хомута.
Для соединения для подключения
экрана кабеля двигателя используйте
поставляемую вместе с заводскими
кабелями клемму для подключения
экрана. Она закрепляется на нижней
экранирующей пластине и обеспечивает
оптимальный контакт между экраном и
экранирующей пластиной.
