Подключение двигателя (X9)
8.11
Силовой выходной каскад сервоусилителя образует с кабелем и обмоткой двигателя
колебательный контур. Максимальное напряжение, возникающее в системе, определяется
такими параметрами, как емкость кабеля, длина кабеля, индуктивность двигателя, частота
и скорость возрастания напряжения (см. технические характеристики стр. 22).
Перенапряжения могут привести к сокращению срока службы двигателя, а в случае
неподходящих двигателей к электрическому пробою в обмотке двигателя.
—
Используйте только двигатели с классом изолирующего материала F (согласно
IEC60085) или выше
—
Используйте только кабели, отвечающие требованиям на стр. 25 и стр. 48.

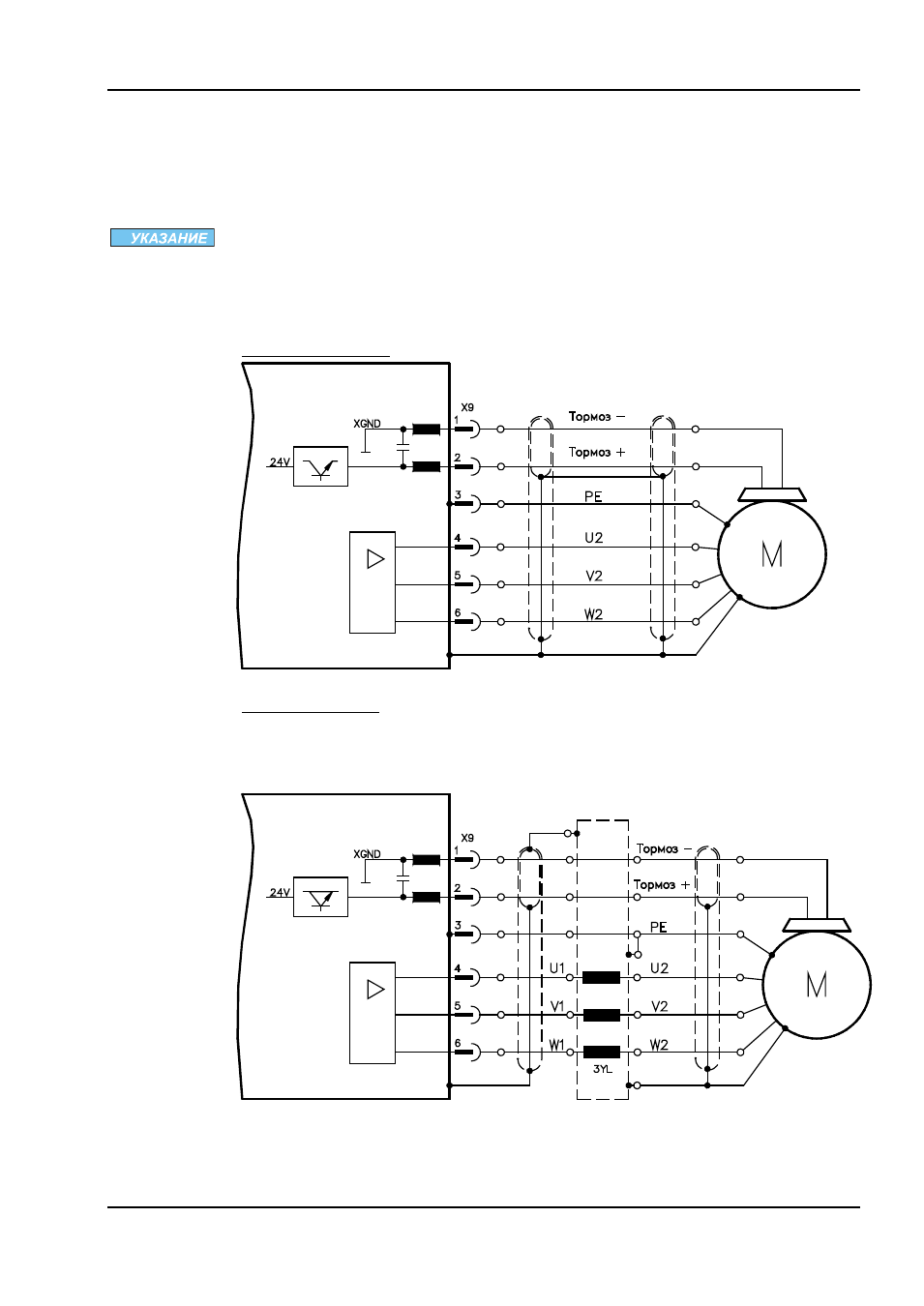

Длина кабеля
≤
25 м
Длина кабеля >25 м
В случае длинных кабелей токи утечки угрожают выходному каскаду сервоусилителей.
Поэтому при длине кабеля двигателя от 25 м до 50 м необходимо подключить на
выход усилителя дроссель 3YL/3YLN (см. справочник по комплектующим).
SERVOSTAR 300
SERVOSTAR 300
