Техническое описание
06/2012
Kollmorgen
36
S300 Руководство по эксплуатации
6.10.5

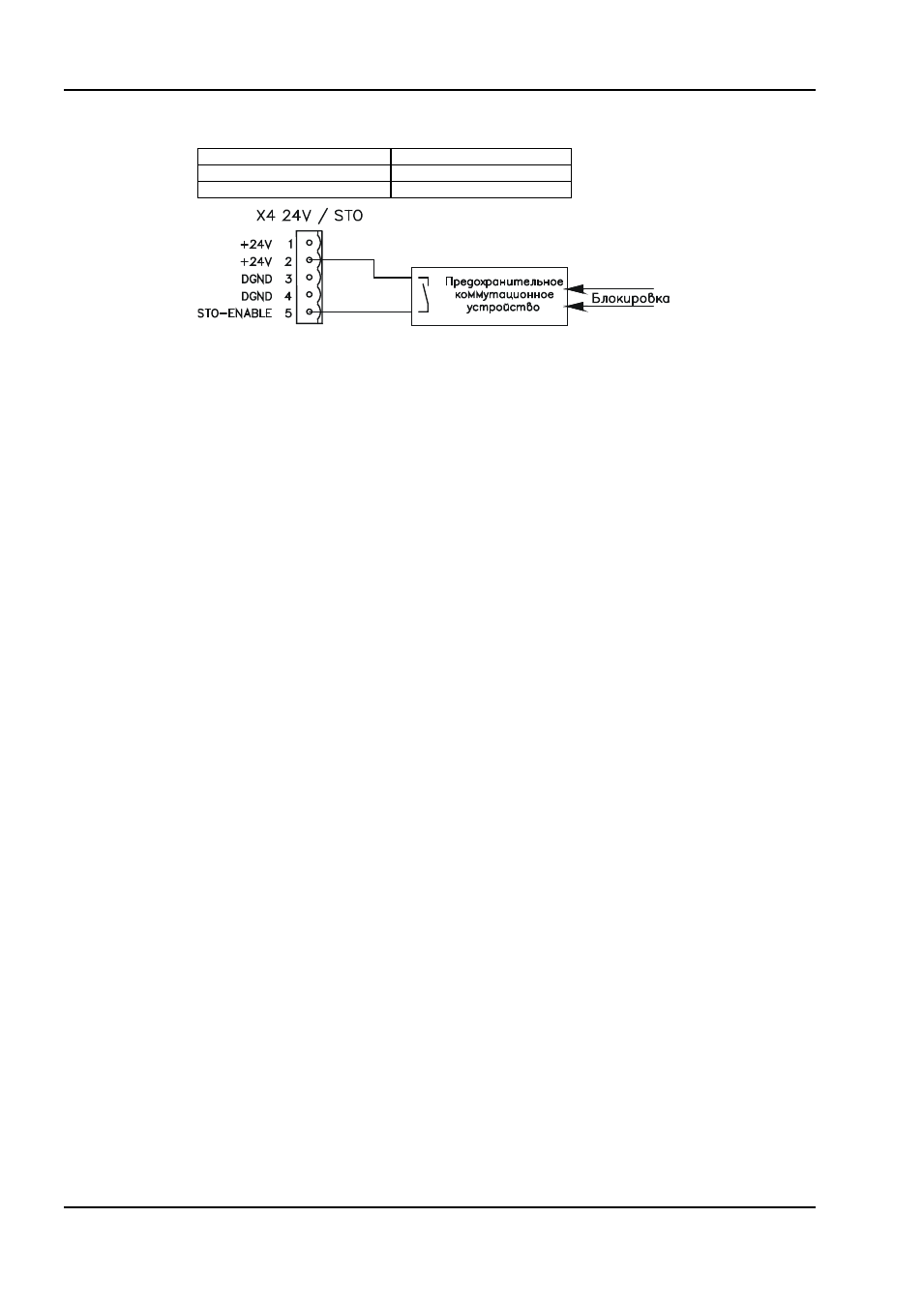

Технические данные и расположение выводов
Входное напряжение
20 В...30 В
Входной ток
33 мА – 40 мА (эфф.ток)
Пиковый ток
100 мА (макс. значение)
6.10.6
Электрический шкаф
Т.к. усилитель имеет степень защиты IP20, электрический шкаф необходимо выбрать так,
чтобы обеспечить надежную работу сервоусилителя в зависимости от условий окружающей
среды. Распределительный шкаф должен соответствовать степени защиты не менее IP54.
6.10.7
Монтаж проводных соединений
Если проводные соединения выходят за пределы распределительного шкафа (IP54), кабели
должны укладываться с прочным креплением и защитой от внешнего повреждения
(например, в кабельном канале) раздельно, в защитных оболочках или с индивидуальной
защитой с помощью заземления. Дополнительные указания по монтажу проводных
соединений Вы найдете в стандарте EN 60204-1.
