Программирование: основы, управление файлами
3.2 Открытие и ввод программ
3
98
TNC 640 | Руководство пользователя «Диалог открытым текстом HEIDENHAIN» | 12/2013

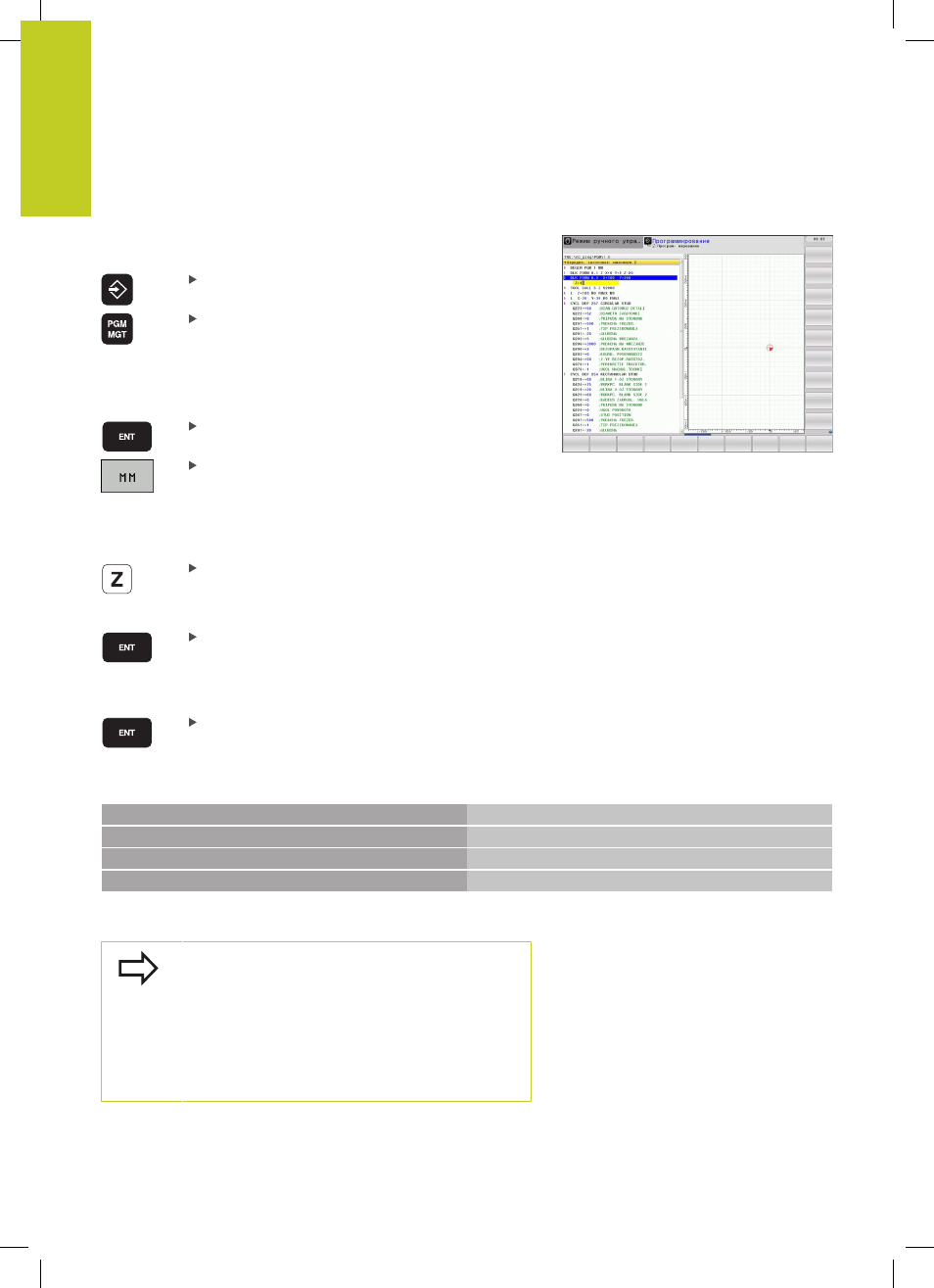

Открытие новой программы обработки
Программа обработки всегда вводится в режиме работы
ПРОГРАММИРОВАНИЕ . Пример открытия программы:
Выберите режим работы ПРОГРАММИРОВАНИЕ
Вызов системы управления файлами: нажмите
клавишу PGM MGT
Выберите директорию, в которой должна храниться новая
программа:
ИМЯ ФАЙЛА = ALT.H
Введите новое имя программы, подтвердите
его клавишей ENT
Выбор единицы измерения: нажмите Softkey
MM или ДЮЙМЫ. Система ЧПУ перейдет в
окно программы и откроет диалоговое окно
определения BLK-FORM (заготовка)
ПЛОСКОСТЬ ОБРАБОТКИ НА ГРАФИКЕ: XY
Ввод оси шпинделя, например, Z
ОПРЕДЕЛЕНИЕ ЗАГОТОВКИ: МИНИМУМ
Введите последовательно X-, Y- и Z-
координаты точки минимум (MIN), каждый раз
подтверждая ввод кнопкой ENT
ОПРЕДЕЛЕНИЕ ЗАГОТОВКИ: МАКСИМУМ
Введите последовательно X-, Y- и Z-
координаты точки максимум (MAX), каждый раз
подтверждая ввод кнопкой ENT
Пример: индикация BLK-формы в NC-программе
0 BEGIN PGM NEU MM Начало программы, имя, единицы измерения
1 BLK FORM 0.1 Z X+0 Y+0 Z-40 Ось шпинделя, координаты MIN-точки
2 BLK FORM 0.2 X+100 Y+100 Z+0 Координаты MAX-точки
3 END PGM NEU MM Конец программы, имя, единицы измерения
Система ЧПУ формирует номера кадров, а также BEGIN- и END-
кадры автоматически.
Если вы не хотите программировать определение
заготовки, то необходимо прервать диалог
Плоскость обработки на графике: XY с помощью
кнопки DEL!
Система ЧПУ может отображать графику только в
том случае, если размер самой короткой стороны
составляет не менее 50 мкм, а самой длинной -
не более 99 999,999 мм.
