Движения по траектории – программирование свободного
контура FK
6.6
6
TNC 640 | Руководство пользователя «Диалог открытым текстом HEIDENHAIN» | 12/2013
235
Программирование произвольных круговых
траекторий
Круговая траектория без плавного перехода

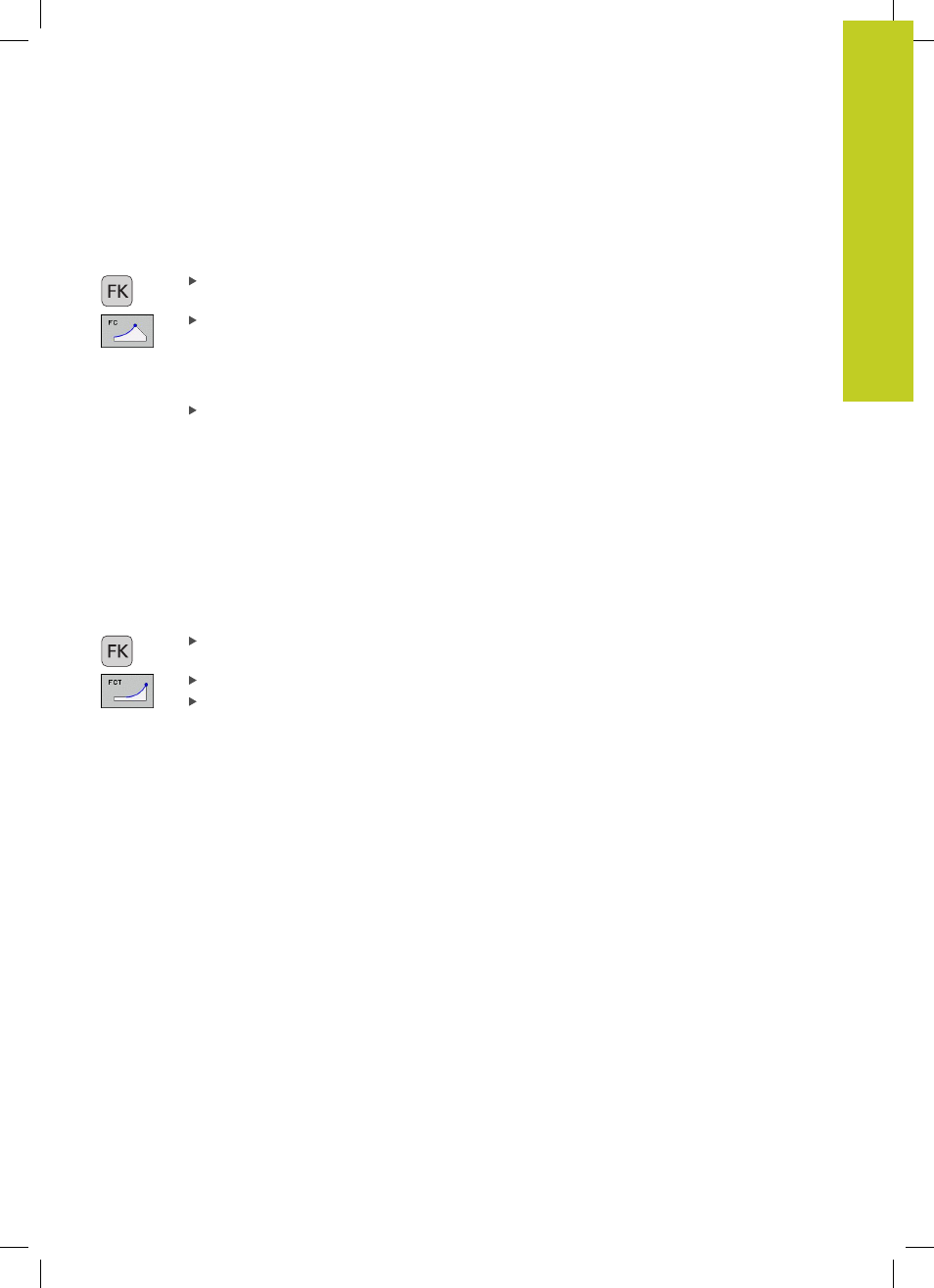

Отображение клавиш Softkey для FK-
программирования: нажмите кнопку FK
Начало диалога для FK-программирования
дуги окружности: нажмите клавишу Softkey FC;
ЧПУ отобразит клавиши Softkey для прямого
ввода данных для круговой траектории или
данных для центра окружности.
При помощи клавиш Softkey введите все
известные данные в кадр: FK-графика
отображает запрограммированный контур
красным цветом до тех пор, пока не будет
введено достаточно данных. Если возможно
несколько решений, то графика отображает
их зеленым цветом (смотри "Графика при FK-
Круговая траектория с плавным переходом
Если круговая траектория примыкает к другому элементу
контура по касательной, начните диалог нажатием клавиши
Softkey FCT:
Отображение клавиш Softkey для FK-
программирования: нажмите кнопку FK
Открытие диалога: нажмите Softkey FCT
При помощи клавиш Softkey введите в кадр все
известные данные
