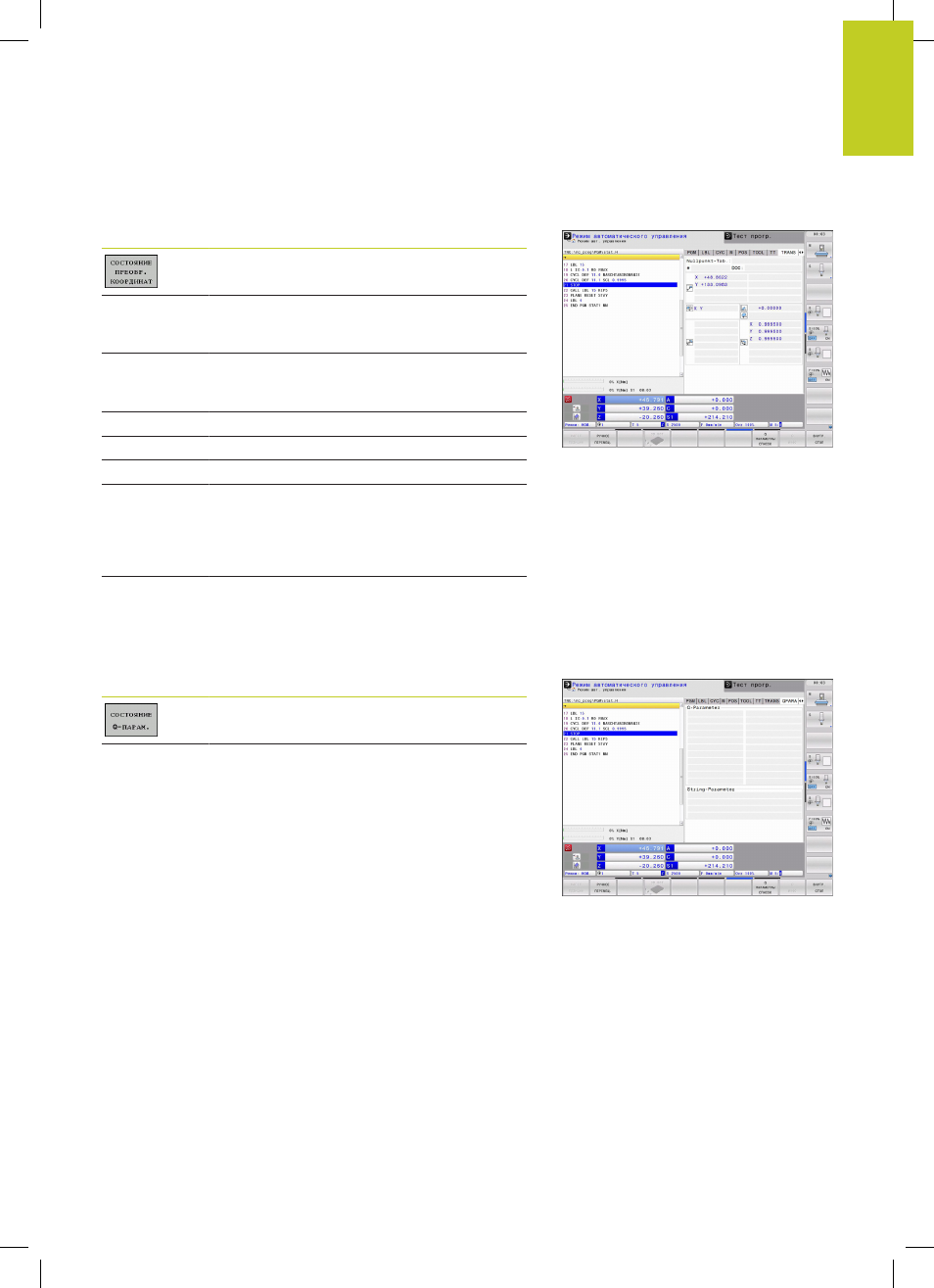

Индикация состояния 2.4
2
TNC 640 | Руководство пользователя «Диалог открытым текстом HEIDENHAIN» | 12/2013
83
Преобразования координат (закладка TRANS)
Softkey Значение
Имя активной таблицы нулевых точек
Активный номер нулевой точки (#),
комментарий из активной строки активного
номера нулевой точки (DOC) из цикла 7
Активное смещение нулевой точки (цикл
7); ЧПУ отображает активное смещение
нулевой точки на осях (до 8 осей)
Зеркальное отражение оси (цикл 8)
Активный разворот плоскости обработки
Активный угол разворота (цикл 10)
Активный коэффициент масштабирования /
коэффициенты масштабирования (циклы
11 / 26); ЧПУ отображает активный
коэффициент масштабирования в осях (до
6 осей)
Центр центрического растяжения
См. в руководстве пользователя «Циклы», «Циклы
преобразования координат».
Отображение Q-параметра (закладка QPARA)
Softkey Значение
Отображение текущих значений заданных
Q-параметров
Отображение цепочки символов заданных
строковых параметров
