Трехмерная линейная графика
Применение
С помощью трехмерной линейной графики можно отображать
запрограммированные системой ЧПУ перемещения в
пространстве. Для быстрого распознавания деталей имеется
высокопроизводительная функция масштабирования.
Во избежание появления нежелательных следов обработки
на заготовке особенно важно проверять внешние программы
на отсутствие ошибок с помощью трехмерной линейной
графики еще до начала обработки. Такие следы обработки
возникают, например, если точки неправильно выдаются
постпроцессором.
Перемещения с FMAX в 3D линейной графике система ЧПУ
отображает синим цветом.
3D линейную графику можно использовать в полноэкранном
режиме или в режиме разделения экрана:

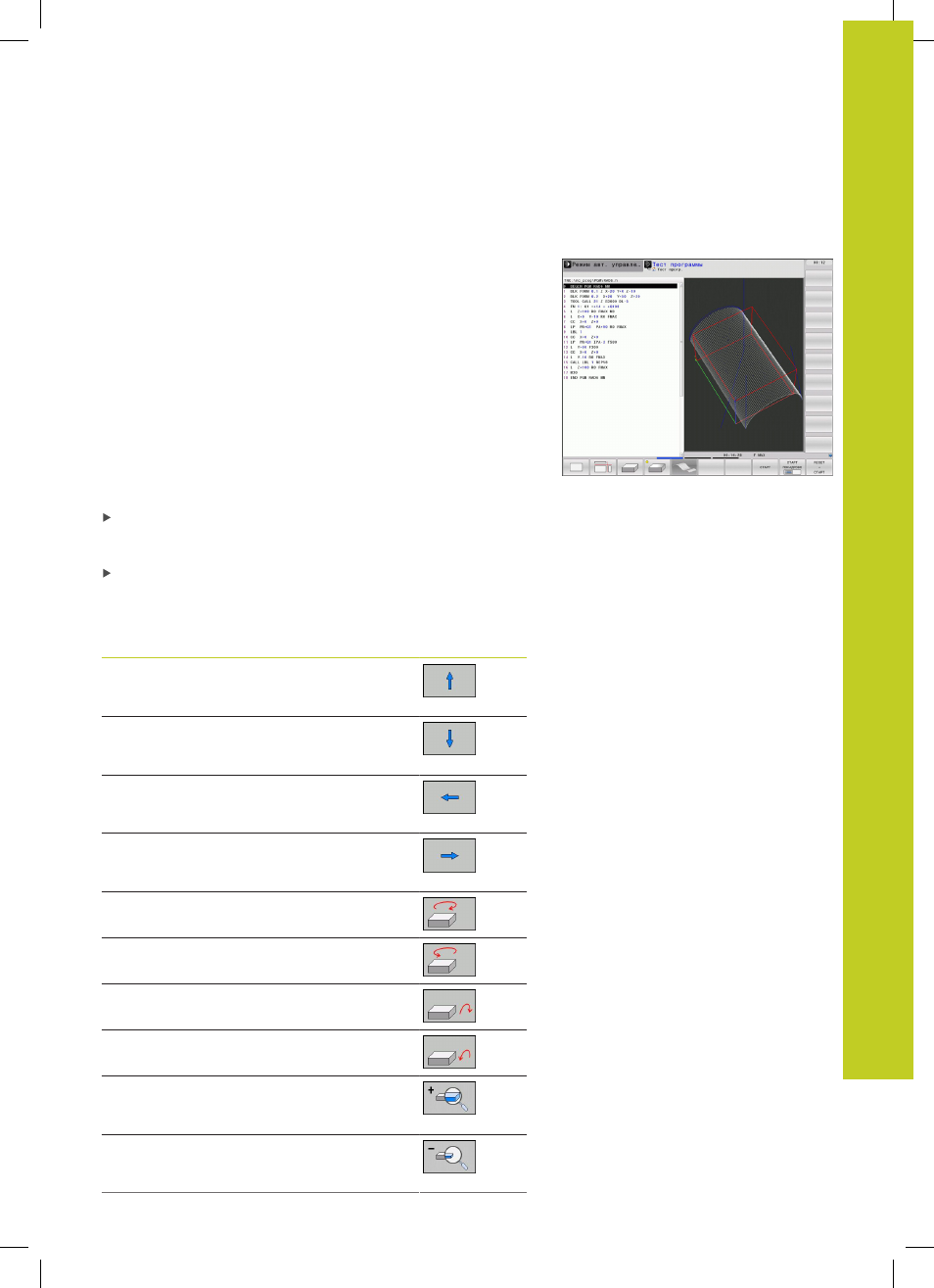

Отобразить программу слева, а 3D-графику - справа:
нажмите кнопку РАЗДЕЛЕНИЯ ЭКРАНА и Softkey
ПРОГРАММА + ГРАФИКА
Отобразить 3D-графику в полноэкранном режиме: нажмите
кнопку РАЗДЕЛЕНИЯ ЭКРАНА и Softkey ГРАФИКА
Функции трехмерной линейной графики
Функция
Softkey
Активировать и переместить вверх рамку
масштабирования. Для перемещения
нажать и удерживать Softkey
Активировать и переместить вниз рамку
масштабирования. Для перемещения
нажать и удерживать Softkey
Активировать и переместить влево рамку
масштабирования. Для перемещения
нажать и удерживать Softkey
Активировать и переместить вправо рамку
масштабирования. Для перемещения
нажать и удерживать Softkey
Поворот заготовки по часовой стрелке
Поворот заготовки против часовой стрелки
Поворот заготовки назад
Поворот заготовки вперед
Пошаговое увеличение изображения. Если
изображение увеличено, ЧПУ показывает
букву Z в нижней строке окна графики
Пошаговое уменьшение изображения. Если
изображение уменьшено, ЧПУ отображает
букву Z в нижней строке окна графики
