Движения по траектории – программирование свободного
контура FK
6.6
6
TNC 640 | Руководство пользователя «Диалог открытым текстом HEIDENHAIN» | 12/2013
231

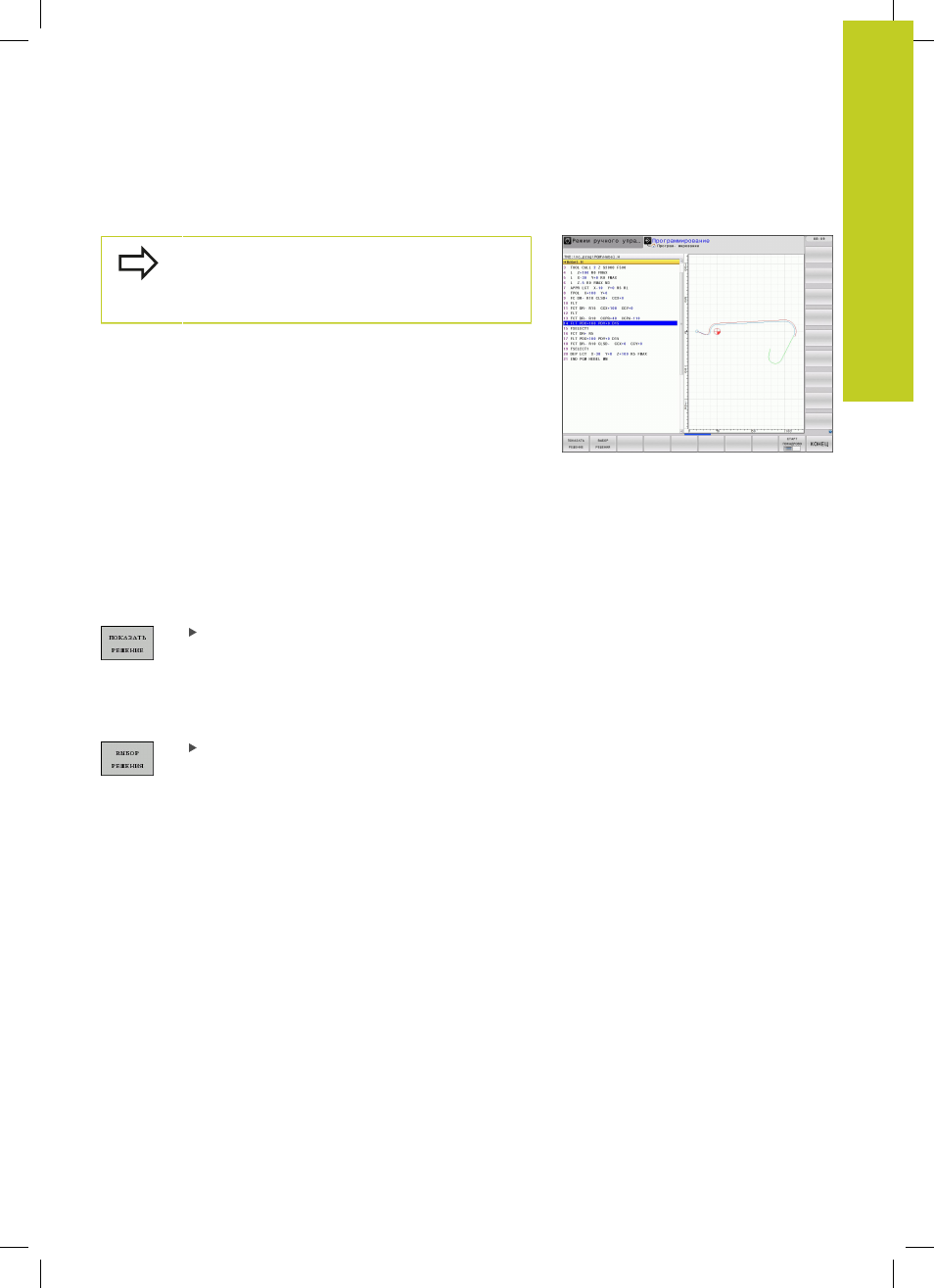

Графика при FK-программировании
Для использования графики в процессе FK-
программирования выберите режим разделения
экрана дисплея ПРОГРАММА + ГРАФИКА, смотри
"Программирование"
Неполные данные о координатах часто не позволяют
однозначно задать контур заготовки. В этом случае система
ЧПУ отображает различные решения в окне FK-графики, а
оператор выбирает подходящее. FK-графика отображает
контур заготовки в нескольких цветах:
синий : элемент контура определен однозначно.
зеленый : введенные данные допускают несколько решений;
оператор выбирает правильное.
красный : введенные данные не определяют контур
в достаточной мере; следует ввести
дополнительные данные.
Если данные допускают несколько вариантов решения,
и элемент контура отображается зеленым цветом, то
правильный контур выбирается следующим образом:
Нажимайте Softkey ПОКАЗАТЬ РЕШЕНИЕ
до появления правильного изображения
элемента контура. Используйте функцию
масштабирования (2-я панель Softkey),
если возможные решения не различаются в
стандартном отображении.
Указанный элемент контура соответствует
данным чертежа: подтвердите выбор при
помощи клавиши Softkey ВЫБОР РЕШЕНИЯ
