Движение по траектории – декартовы координаты
6.4
6
TNC 640 | Руководство пользователя «Диалог открытым текстом HEIDENHAIN» | 12/2013
211

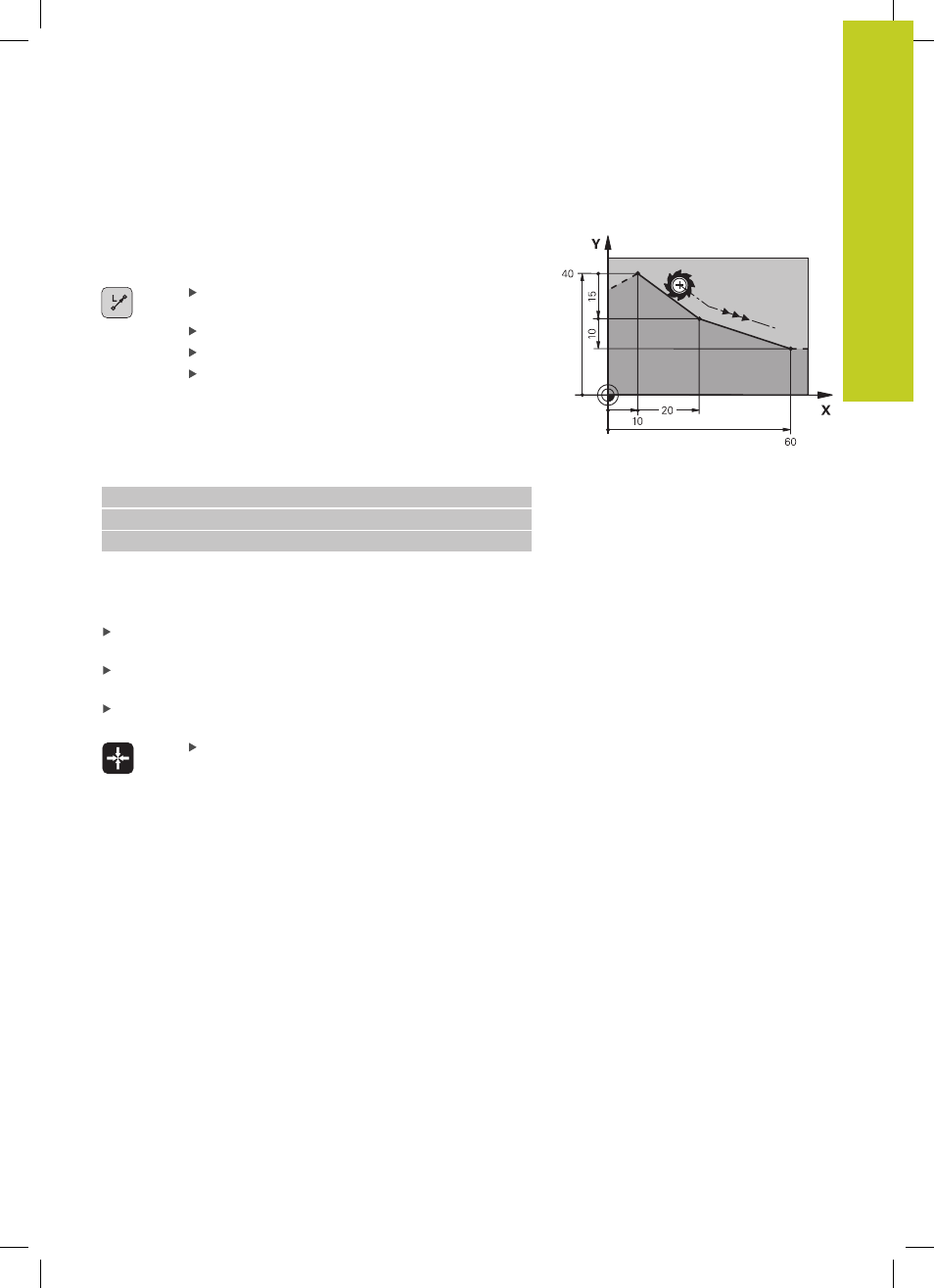

Прямая L
Система ЧПУ перемещает инструмент по прямой от его
текущей позиции к конечной точке прямой. Точка старта
является конечной точкой предыдущего кадра.
Координаты
конечной точки прямой, если
необходимо
Коррекция на радиус RL/RR/R0
Подача F
Дополнительная M-функция
Примеры NC-кадров
7 L X+10 Y+40 RL F200 M3
8 L IX+20 IY-15
9 L X+60 IY-10
Назначение фактической позиции
Кадр прямой (L-кадр) можно сформировать также с помощью
кнопки "НАЗНАЧЕНИЕ ФАКТИЧЕСКОЙ ПОЗИЦИИ“:
В режиме работы "Ручное управление" следует переместить
инструмент в позицию, которую вы намерены ему присвоить
Переключите индикацию дисплея на "Программирование/
редактирование"
Выберите кадр программы, за которым должен быть
вставлен L-кадр
Нажмите кнопку "НАЗНАЧЕНИЕ
ФАКТИЧЕСКОЙ ПОЗИЦИИ": ЧПУ сформирует
L-кадр с координатами фактической позиции
