Движения по траектории с поправкой на радиус: RR и RL
RR : Инструмент перемещается справа от контура
RL : Инструмент перемещается слева от контура
При этом центр инструмента находится на расстоянии радиуса
инструмента от запрограммированного контура. Понятия
“справа” и “слева” обозначают положение инструмента в

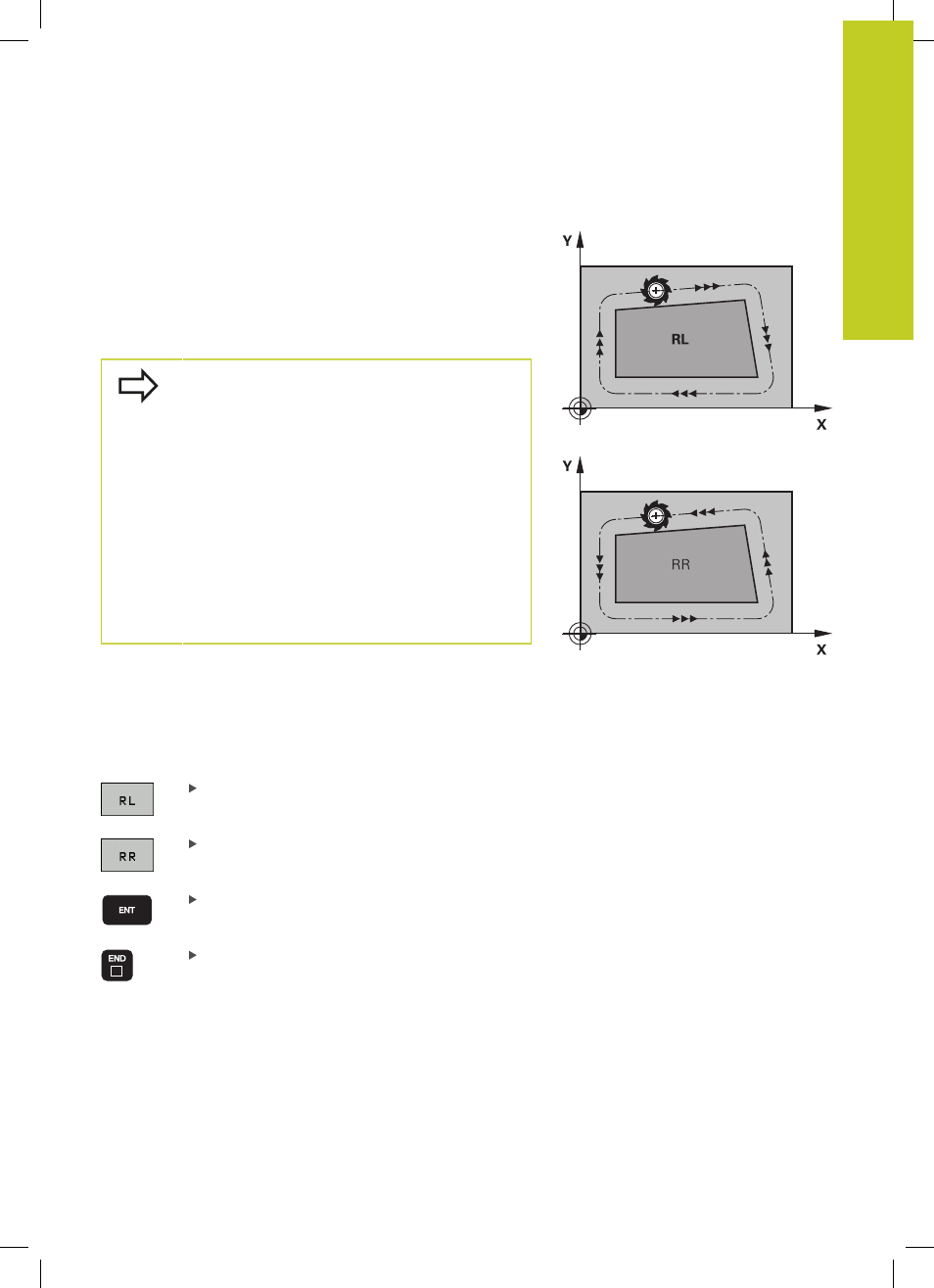

направлении перемещения по контуру заготовки. См. рисунки.
Между двумя кадрами программы с различными
поправками на радиус RR и RL должно находиться
не менее одного кадра перемещения на
плоскости обработки без поправки на радиус (т.е.
с R0).
Система ЧПУ активирует поправку на радиус
к концу кадра, в котором коррекция была
запрограммирована в первый раз.
В первом кадре с поправкой на радиус RR/RL и
при отмене с помощью R0 система ЧПУ всегда
позиционирует инструмент перпендикулярно к
программируемой точке старта или конечной
точке. Позиционировать инструмент перед первой
или за последней точкой контура следует так,
чтобы не повредить контур.
Ввод поправки на радиус
Поправка на радиус вводится в L -кадре. Введите координаты
целевой точки и подтвердите кнопкой ENT
ПОПРАВКА НА РАДИУС: КОР.ВЛЕВО(RL)/КОР.ВПРАВО(RR)/БЕЗ
КОРР.:?
Движение инструмента слева от
запрограммированного контура: нажмите
Softkey RL, или
Движение инструмента справа от
запрограммированного контура: нажмите
Softkey RR, или
Движение инструмента без поправки на радиус/
отмена поправки на радиус: Нажмите клавишу
ENT
Конец кадра: нажмите кнопку END
