Ручное управление и наладка
15.9 Установка точки привязки с помощью измерительного щупа
15
542
TNC 640 | Руководство пользователя «Диалог открытым текстом HEIDENHAIN» | 12/2013
15.9 Установка точки привязки с
помощью измерительного щупа
Обзор
Функции назначения координат точки привязки на выровненной
заготовке выбираются при помощи следующих клавиш Softkey:
Softkey Функция Страница
Назначение координат точки
привязки на произвольной оси
542
Установка угла в качестве точки
привязки
543
Установка центра окружности в
качестве точки привязки
545
Средняя ось в качестве точки
привязки
545

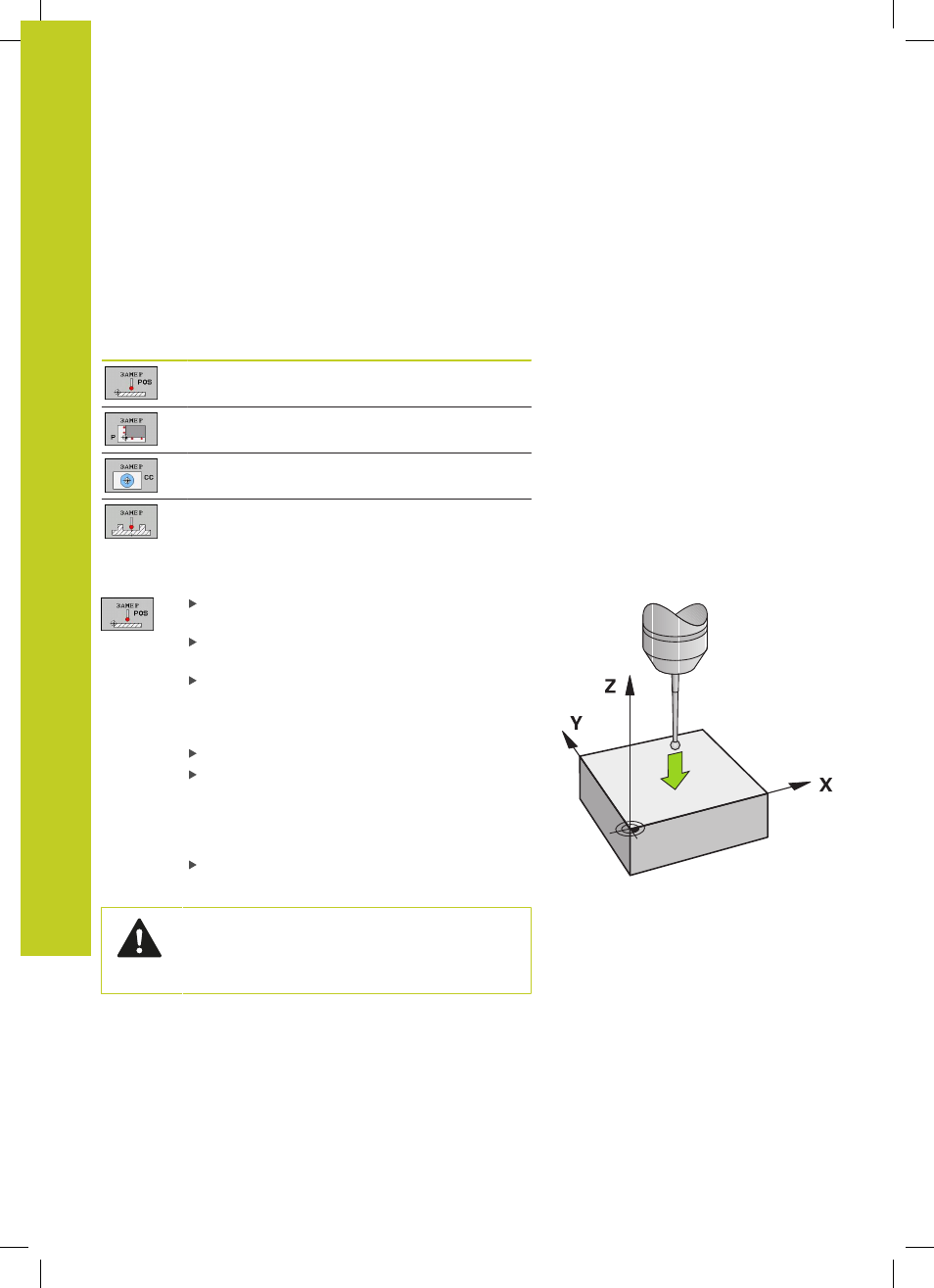

Установка точки привязки на произвольной оси
Выберите функцию ощупывания: нажмите
Softkey ОЩУПЫВАНИЕ POS
Установите измерительный щуп вблизи точки
ощупывания
Выберите направление ощупывания и
одновременно ось, для которой назначается
точка привязки, например, Z в направлении Z –
ощупывание: выберите с помощью Softkey
Ощупывание: нажмите внешнюю кнопку START
Точка привязки
: введите заданные
координаты, нажмите Softkey УСТ. ТОЧКУ
ПРИВЯЗКИ, смотри "Запись результатов
измерения из циклов измерительного щупа в
таблицу нулевых точек", Стр. 530
Завершение функции ощупывания: нажмите
кнопку END
HEIDENHAIN берет на себя ответственность за
функции циклов щупа только в том случае, если
используется измерительный щуп производства
HEIDENHAIN.
