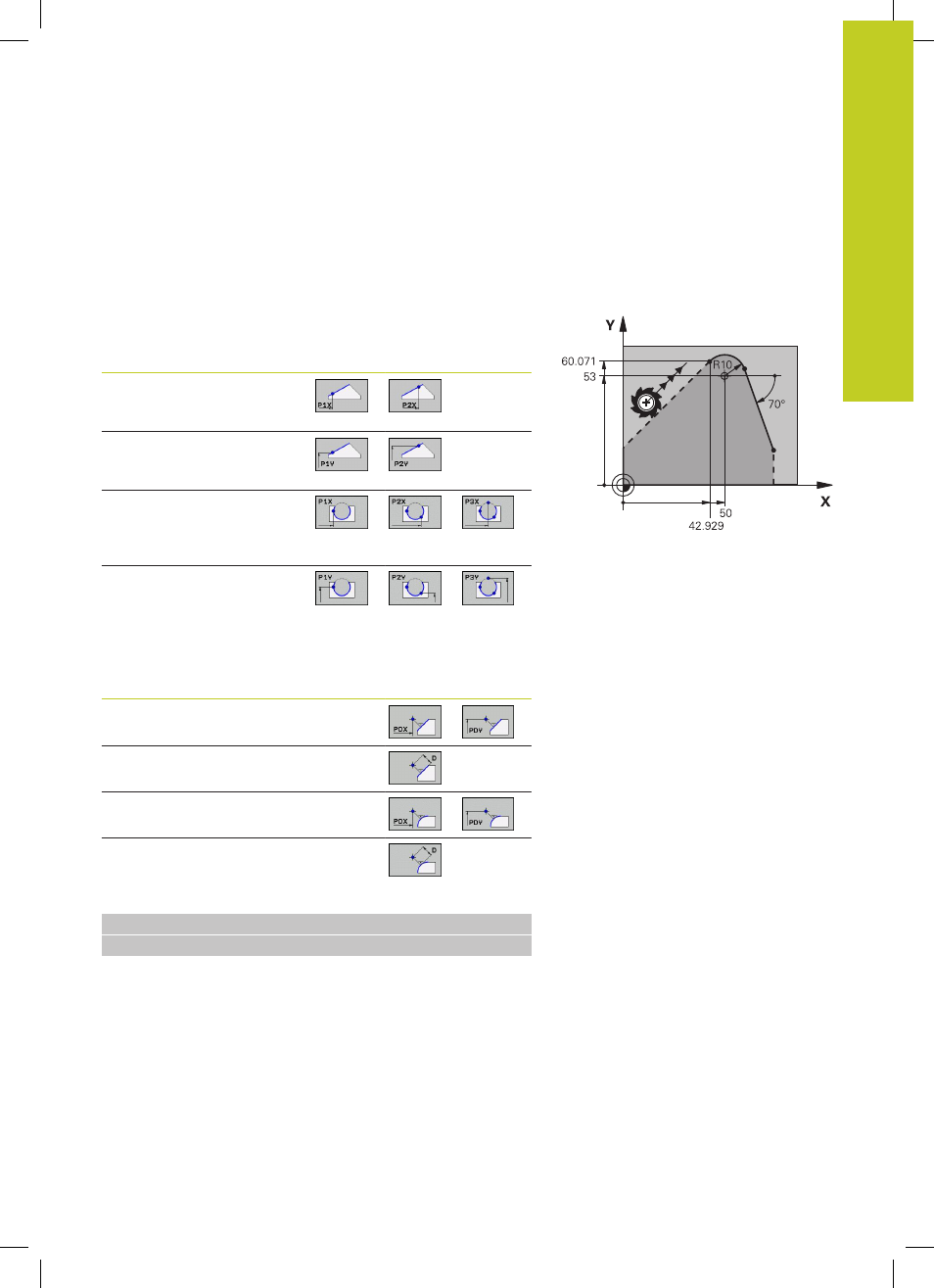

Вспомогательные точки
Как для свободных прямых, так и для свободных круговых
траекторий можно ввести координаты вспомогательных точек,
лежащих на контуре или рядом с ним.
Вспомогательные точки на контуре
Вспомогательные точки лежат непосредственно на прямой,
либо на ее продолжении или на круговой траектории.
Известные данные
Softkey
X-координата
вспомогательной точки P1
или P2 прямой
Y-координата
вспомогательной точки P1
или P2 прямой
X-координата
вспомогательной точки
P1, P2 или P3 круговой
траектории
Y-координата
вспомогательной точки
P1, P2 или P3 круговой
траектории
Вспомогательные точки рядом с контуром
Известные данные
Softkey
X- и Y- координата вспомогательной
точки рядом с прямой
Расстояние от вспомогательной точки
до прямой
X- и Y-координата вспомогательной
точки рядом с круговой траекторией
Расстояние от вспомогательной точки
до круговой траектории
Примеры NC-кадров
13 FC DR- R10 P1X+42.929 P1Y+60.071
14 FLT AN-70 PDX+50 PDY+53 D10
