Программирование: Многоосевая обработка
12.3 Наклонное фрезерование на наклонной плоскости (опция ПО
2)
12
440
TNC 640 | Руководство пользователя «Диалог открытым текстом HEIDENHAIN» | 12/2013
12.3
Наклонное фрезерование на
наклонной плоскости (опция ПО 2)
Функция
Благодаря новым функциям PLANE и M128 можно выполнять
наклонное фрезерование
на наклоненной плоскости
обработки. Для этого существует два варианта определения:

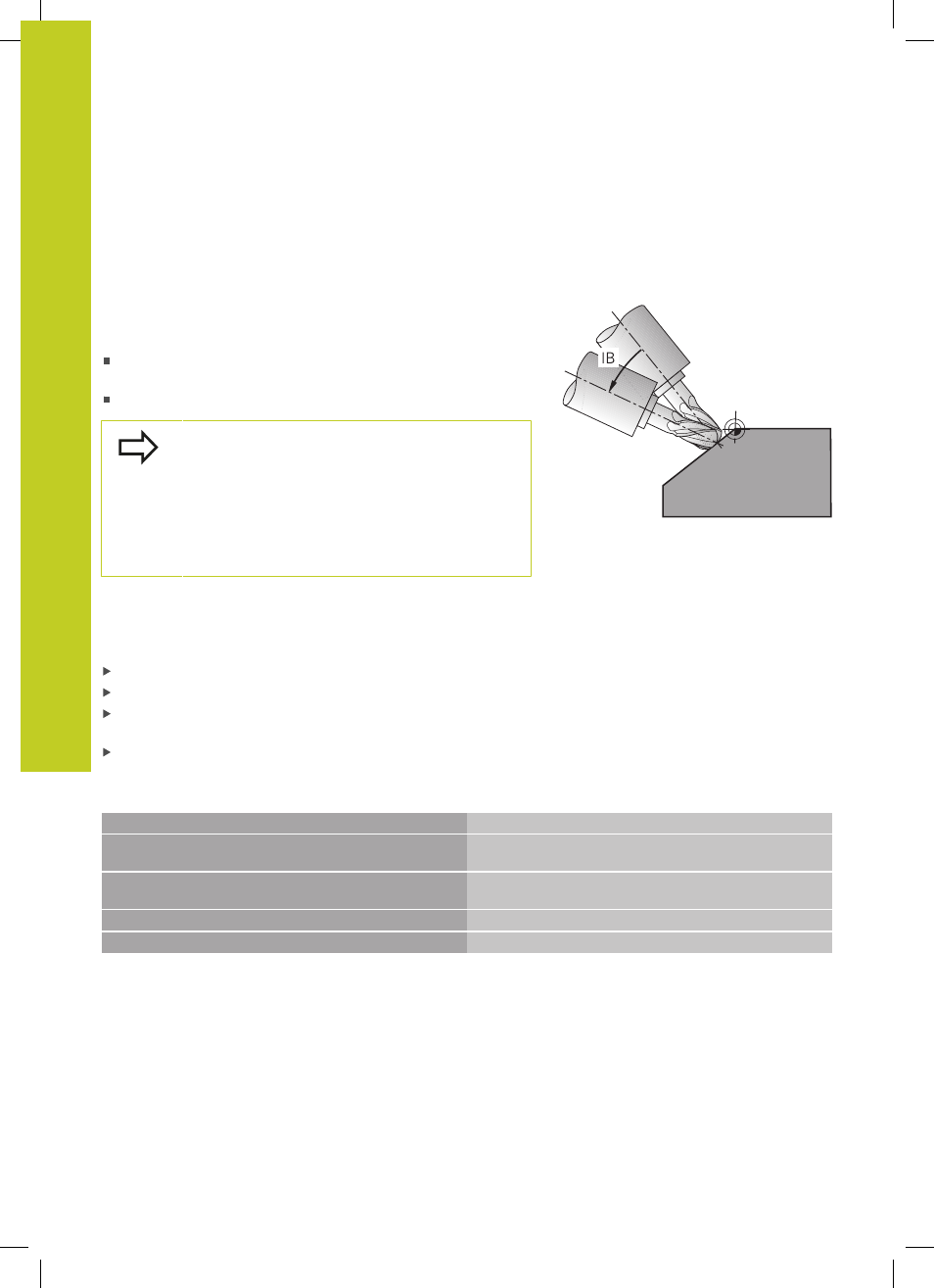

Наклонное фрезерование путем инкрементального
перемещения оси вращения
Наклонное фрезерование через векторы нормали
Наклонное фрезерование на наклонной
плоскости можно осуществить только при
помощи радиусных фрез. При использовании
45°-поворотных головок/поворотных столов
можно определить угол наклона инструмента
при фрезеровании и как пространственный угол.
Для этого следует использовать FUNCTION TCPM,
смотри "FUNCTION TCPM (опция ПО 2)".
Наклонное фрезерование путем инкрементального
перемещения оси вращения
Отвод инструмента
Активация M128
Определите любую PLANE-функцию, учитывая процедуру
работы при позиционировании
Инкрементально переместите желаемый угол наклона на
соответствующей оси при помощи кадра прямой
Примеры NC-кадров
...
12 L Z+50 R0 FMAX M128
Позиционирование на безопасную высоту, активация
M128
13 PLANE SPATIAL SPA+0 SPB-45 SPC+0 MOVE ABST50
F1000
Определение и активация PLANE-функции
14 L IB-17 F1000
Настройка угла наклона
...
Задание обработки на наклонной плоскости
