Ручное управление и наладка
15.9 Установка точки привязки с помощью измерительного щупа
15
550
TNC 640 | Руководство пользователя «Диалог открытым текстом HEIDENHAIN» | 12/2013
Определение угла между опорной осью угла и кромкой
заготовки
Выберите функцию ощупывания: нажмите
Softkey ОЩУПЫВАНИЕ ROT
Угол разворота: запишите отображаемый
угол поворота, если впоследствии захотите
восстановить выполненный ранее разворот
плоскости обработки
Выполните разворот плоскости обработки по
стороне, используемой для сравнения смотри
"Компенсация наклонного положения заготовки
с помощью трехмерного измерительного щупа
", Стр. 538
С помощью Softkey ОЩУПЫВАНИЕ ROT
выведите индикацию угла между опорной
осью угла и кромкой заготовки в качестве угла
разворота
Отмените разворот плоскости обработки
или восстановите первоначальный разворот
плоскости обработки
Назначьте для угла разворота записанное
значение

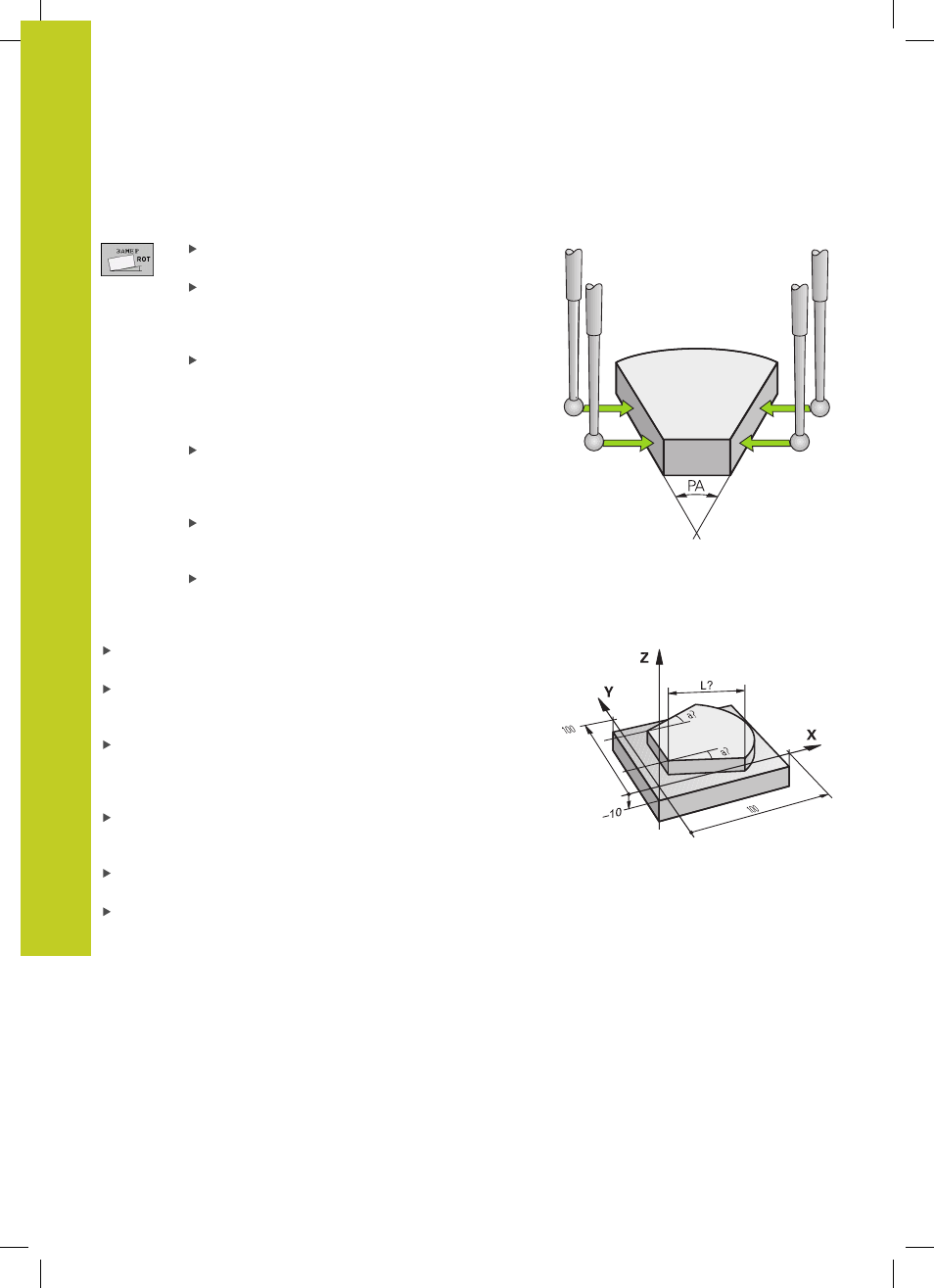

Определение угла между двумя кромками заготовки
Выберите функцию ощупывания: нажмите Softkey
ОЩУПЫВАНИЕ ROT
Угол разворота: запишите указанный угол разворота, если
впоследствии захотите восстановить выполненный ранее
разворот плоскости обработки
Выполните разворот плоскости обработки для первой
стороны смотри "Компенсация наклонного положения
заготовки с помощью трехмерного измерительного щупа ",
Стр. 538.
Ощупывание второй стороны производится как же, как при
развороте плоскости обработки, не задавайте для угла
разворота значение, равное 0!
С помощью Softkey ОЩУПЫВАНИЕ ROT отобразите угол РА
между кромками заготовки как угол разворота
Отмените разворот плоскости обработки или восстановите
первоначальный разворот плоскости обработки: задайте
для угла разворота записанное значение
