Программирование: программирование контуров
6.5 Движение по траектории – полярные координаты
6
224
TNC 640 | Руководство пользователя «Диалог открытым текстом HEIDENHAIN» | 12/2013

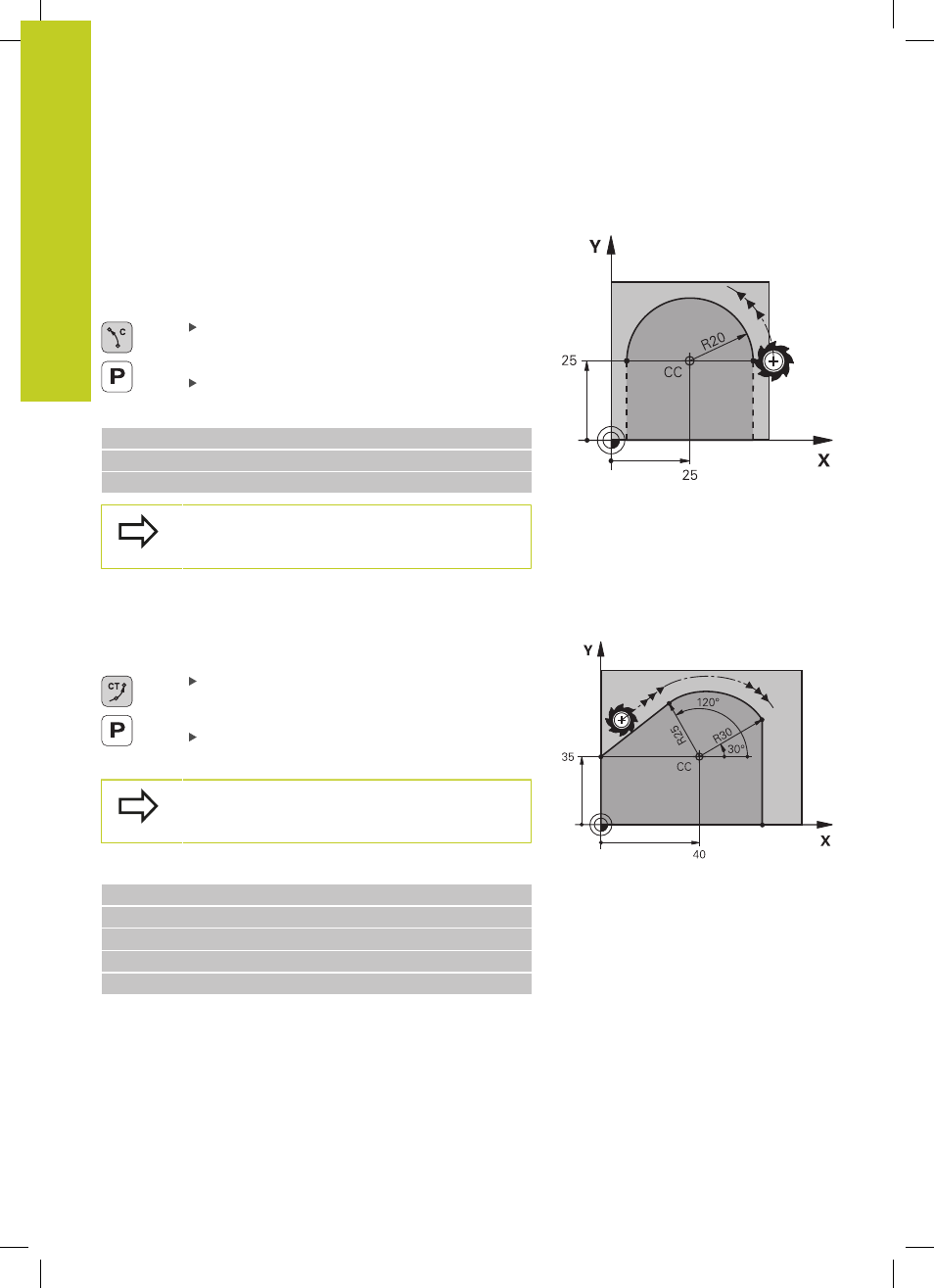

Круговая траектория CP вокруг полюса CC
Радиус полярных координат PR одновременно является
радиусом дуги окружности. PR определяется расстоянием от
точки старта до полюса CC. Последняя запрограммированная
позиция инструмента перед круговой траекторией является ее
точкой старта.
Полярные координаты-угол PA : угловое
положение конечной точки прямой между
–99999,9999° и +99999,9999°
Направление вращения DR
Примеры NC-кадров
18 CC X+25 Y+25
19 LP PR+20 PA+0 RR F250 M3
20 CP PA+180 DR+
При использовании инкрементальных координат
введите тот же самый знак числа для DR PA.
Круговая траектория CTPс плавным переходом
Инструмент перемещается по круговой траектории, плавно
переходящей из предыдущего элемента контура.
Полярные координаты-радиус PR : введите
расстояние конечной точки прямой до полюса
CC
Полярные координаты-угол PA
: угловое
положение конечной точки круговой траектории
Полюс не является центром окружности контура!
Примеры NC-кадров
12 CC X+40 Y+35
13 L X+0 Y+35 RL F250 M3
14 LP PR+25 PA+120
15 CTP PR+30 PA+30
16 L Y+0
