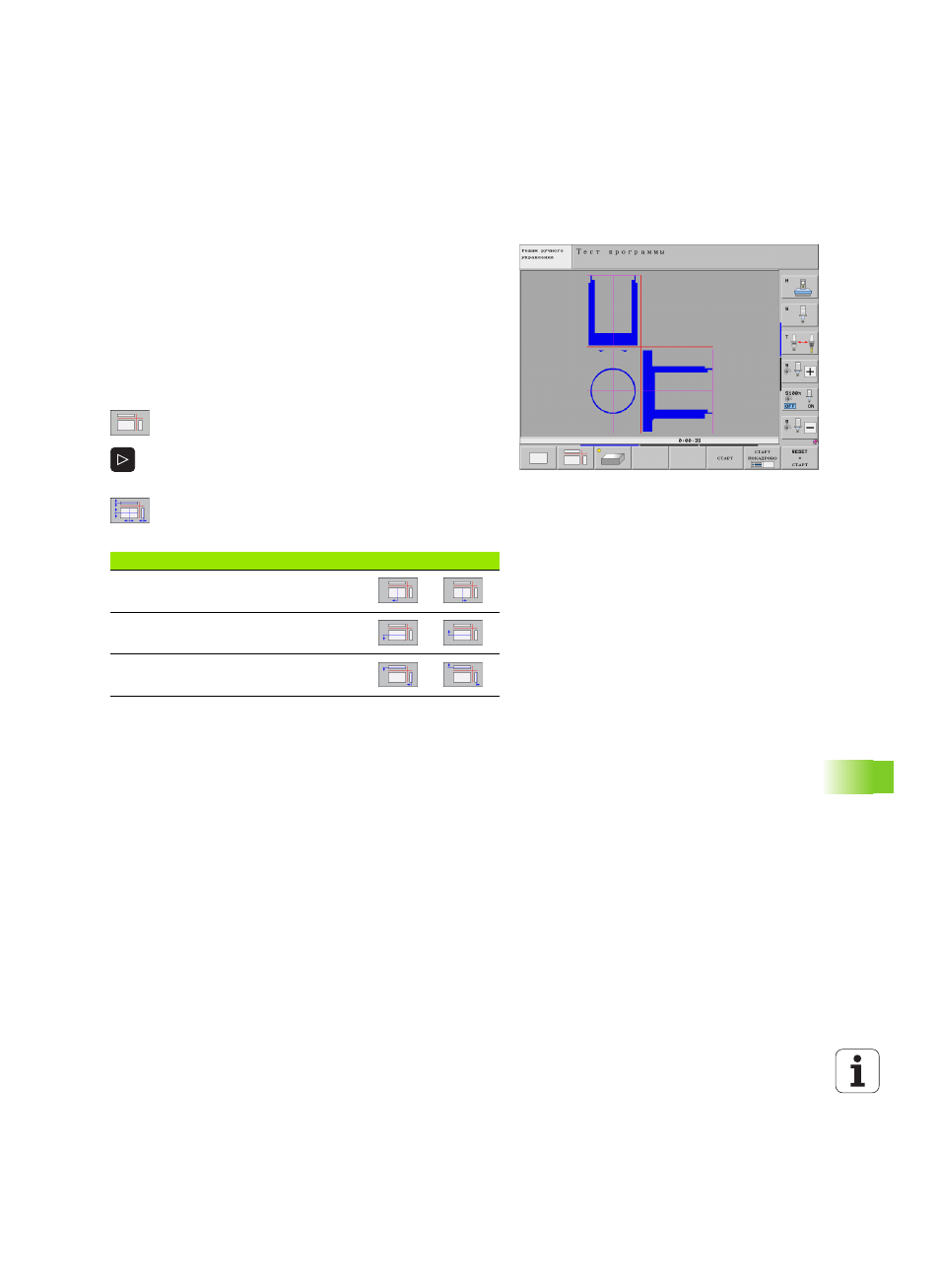

Изображение в 3 плоскостях
На изображении показан вид сверху с двумя сечениями, как на
техническом чертеже. Символ слева под графикой указывает на
то, выполнено ли изображение согласно методу проекции 1 или
методу проекции 2 стандарта DIN 6, часть 1 (выбирается с
помощью MP7310).
Если используется изображение в 3 плоскостях, можно применять
функции увеличения фрагмента, смотри „Увеличение
Дополнительно можно смещать плоскость резания, используя
клавиши Softkey:
U
Нажмите Softkey для изображения заготовки в 3
плоскостях
U
Переключайте панели Softkey до тех пор, пока не
появится Softkey для выбора функции смещения
плоскости резания
U
Выберите функции для смещения плоскости
резания: ЧПУ отобразит следующие клавиши
Softkey
Положение плоскости резания отображается на дисплее во время
перемещения.
Базовая настройка плоскости резания выбрана так, что на
плоскости обработки она находится в центре заготовки, а по оси
инструмента - на верхней кромке заготовки.
Координаты линии резания
Внизу в окне графики ЧПУ активирует координаты линии резания
относительно нулевой точки заготовки. Отображаются только
координаты, находящиеся на плоскости обработки. Эта функция
активируется с помощью машинного параметра 7310.
Функция
Softkey
Сместите вертикальную плоскость
резания вправо или влево
Сместите вертикальную плоскость
резания вперед или назад
Сместите горизонтальную плоскость
резания вверх или вниз
