314
Программирование: подпрограммы и повторы частей программ
8.6
Примеры
программиров
ания

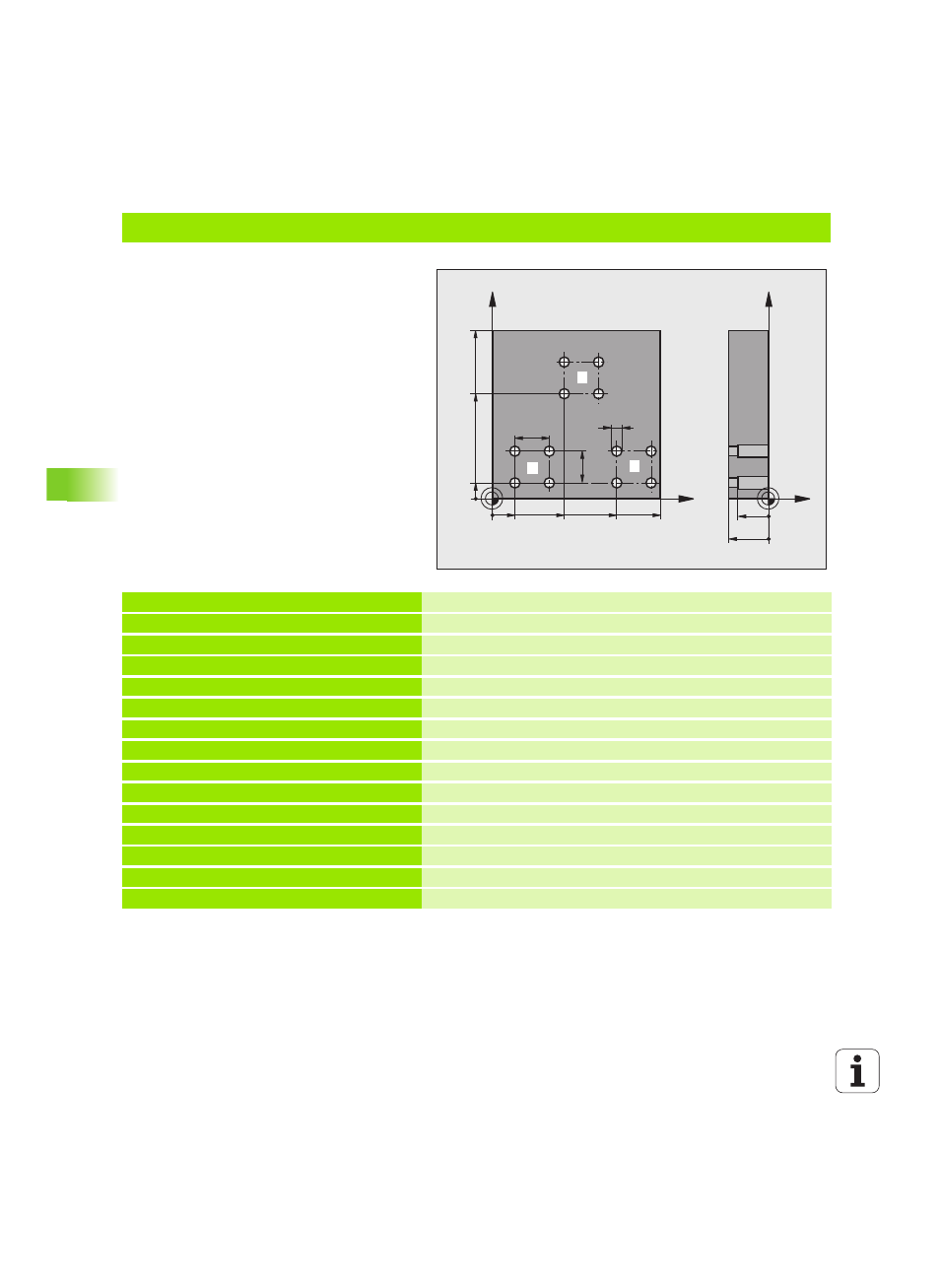

Пример: группа отверстий, выполняемая несколькими инструментами
Выполнение программы
Программирование циклов обработки в
главной программе
Вызов полного плана сверления
(подпрограмма1)
Подвод к группе отверстий в
подпрограмме1, вызов группы отверстий
(подпрограмма 2)
Один раз запрограммируйте группу
отверстий в подпрограмме 2
0 BEGIN PGM UP2 MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-20
2 BLK FORM 0.2 X+100 Y+100 Z+0
3 TOOL CALL 1 Z S5000
Вызов инструмента: центровое сверло
4 L Z+250 R0 FMAX
Вывод инструмента из материала
5 CYCL DEF 200 СВЕРЛЕНИЕ
Определение цикла "Центровка"
Q200=2
;БЕЗОП. РАССТ.
Q201=-3
;ГЛУБИНА
Q206=250 ;F ВРЕЗАНИЕ
Q202=3
;ГЛУБИНА ВРЕЗАНИЯ
Q210=0
;ВРЕМЯ ВЫДЕРЖКИ ВВЕРХУ
Q203=+0 ;КООРД. ПОВЕРХ.
Q204=10 ;2 БЕЗОП. РАССТ.
Q211=0.25 ;ВРЕМЯ ВЫДЕРЖКИ ВНИЗУ
6 CALL LBL 1
Вызов подпрограммы 1 для полного плана сверления
X
Y
15
60
100
100
75
10
45
20
20
5
Z
Y
-20
-15
1
2
3
