Ручное управление и наладка
14.8
Ус
та
н
о
в
ка
к
оор
динат
то
ч
ки
прив
язки
с
по
м
о
щью
тре
хмерног
о
из
мерительног
о
щупа
Установка точек привязки с помощью
отверстий/круглых цапф

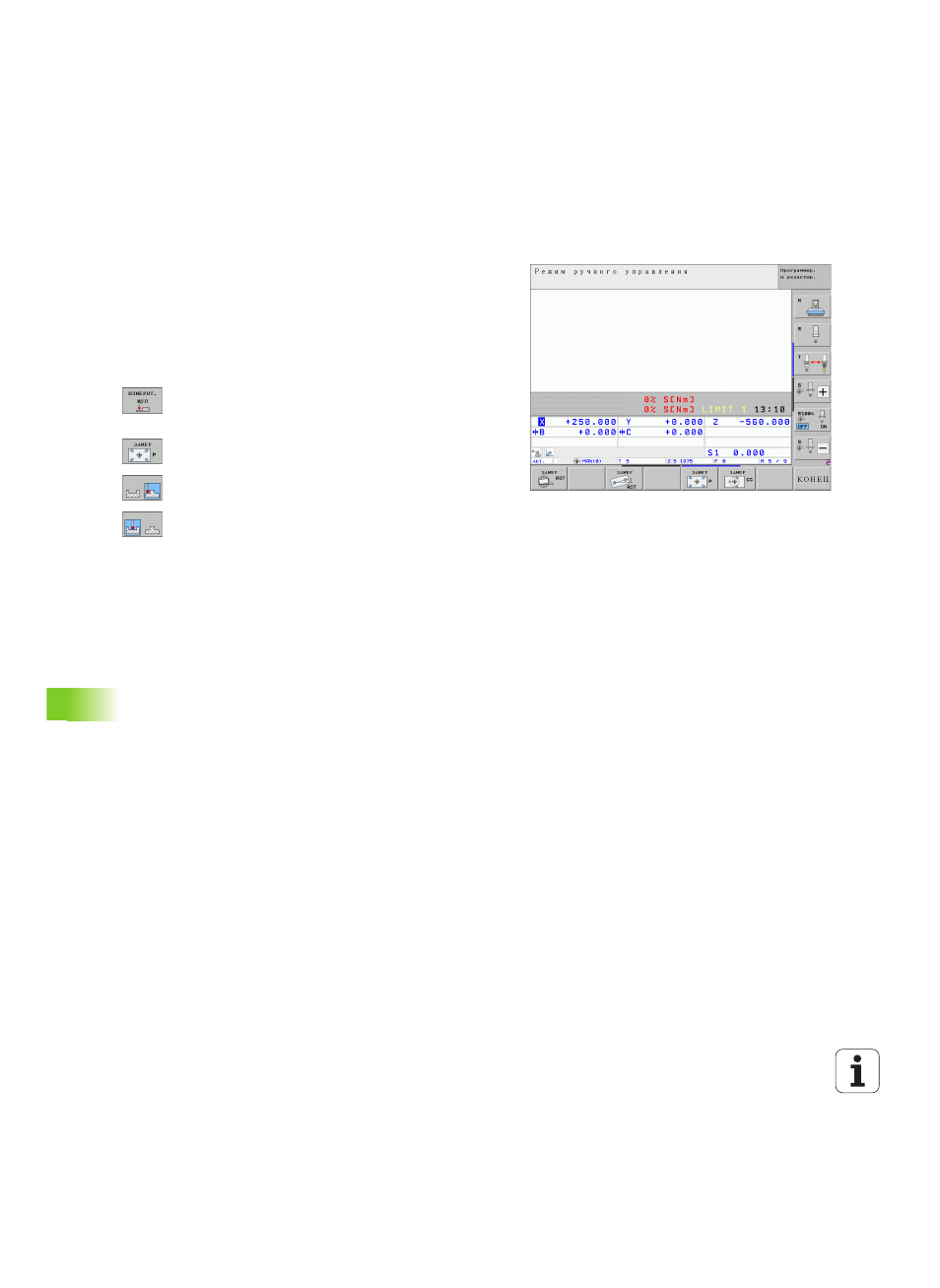

На второй панели Softkey находятся клавиши Softkey, при помощи
которых можно использовать отверстия и круглые цапфы для
установки точек привязки.
Выберите, что будет ощупываться, отверстия или круглые
цапфы
Согласно базовой настройке выполняется ощупывание
отверстий.
U
Выберите функцию ощупывания: нажмите Softkey
ФУНКЦИЯ ОЩУПЫВАНИЯ, переключите панель
Softkey
U
Выберите функцию ощупывания: нажмите,
например, Softkey ОЩУПЫВАНИЕ ROT
U
Должно быть выполнено ощупывание круговой
цапфы: выбор с помощью клавиши Softkey
U
Должно быть выполнено ощупывание отверстий:
выбор с помощью клавиши Softkey
Ощупывание отверстий
Предварительно установите измерительный щуп приблизительно
в центре отверстия. После нажатия внешней кнопки NC-СТАРТ
система ЧПУ автоматически ощупывает четыре точки на стенке
отверстия.
Затем переместите измерительный щуп к следующему отверстию
и выполните его ощупывание таким же образом. ЧПУ повторяет
эту операцию до тех пор, пока не будут ощупаны все отверстия
для определения точки привязки.
