HEIDENHAIN iTNC 530
503
12.2
Функция
PLANE:
нак
л
онение
пл
о
с
ко
сти
обрабо
тки
(
опция
ПО
1)
Определение плоскости обработки через два
вектора: PLANE VECTOR
Применение
Определение плоскости обработки через два вектора можно
использовать в том случае, если CAD-система ЧПУ может
рассчитать вектор базиса и вектор нормали к наклонной
плоскости обработки. Нормированный ввод не требуется. ЧПУ
выполняет внутренний расчет нормирования так, что оператор
может вводить значения от -99.999999 до +99.999999.

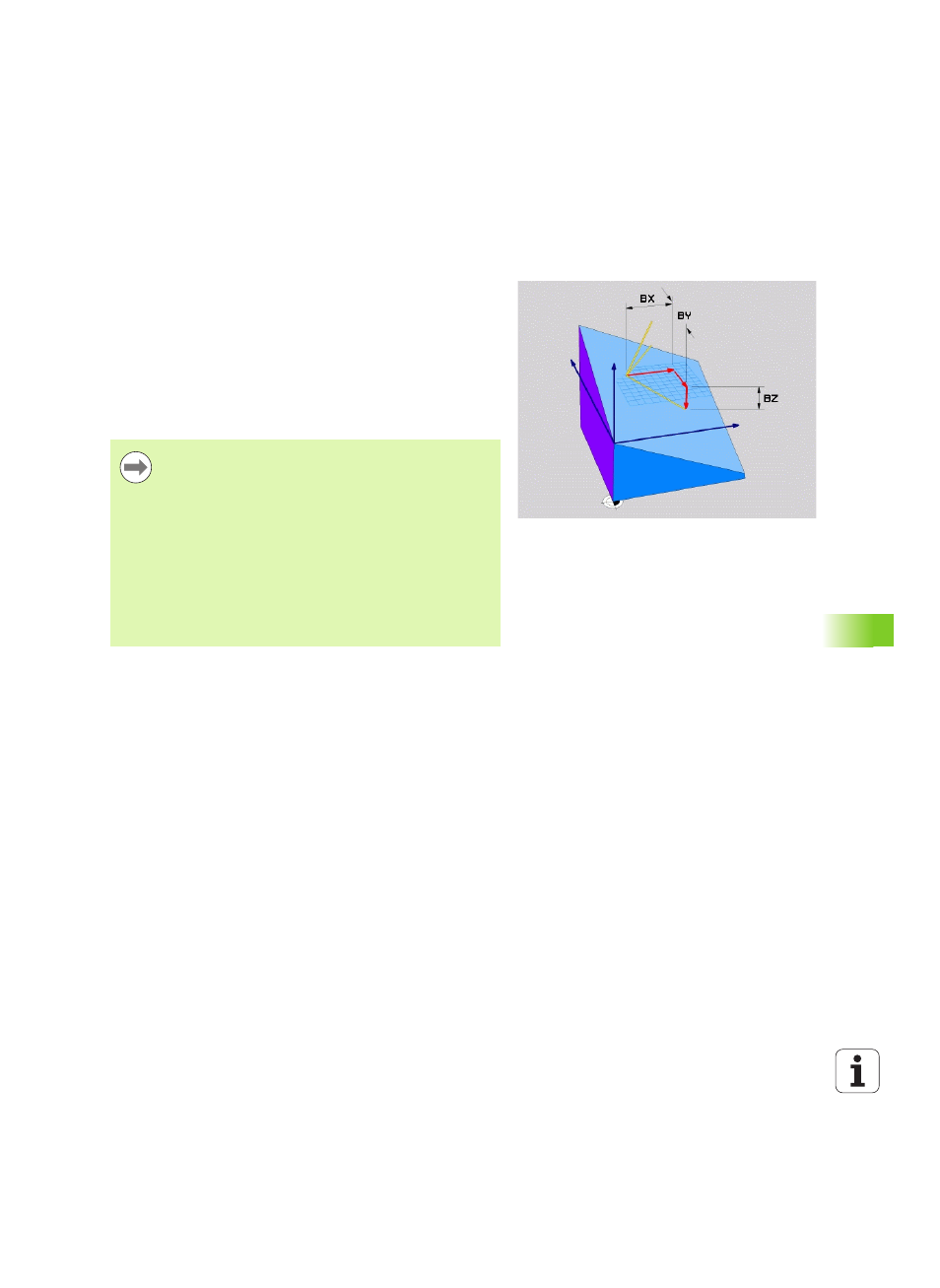

Базисный вектор, который требуется для определения плоскости
обработки, определяется тремя составляющими BX, BY и BZ (см.
рис. справа вверху). Вектор нормали определяется
составляющими NX, NY и NZ.
Учитывайте при программировании
Базисный вектор определяет направление оси X на
наклонной плоскости обработки, вектор нормали
определяет направление плоскости обработки и
перпендикулярен к нему.
ЧПУ выполняет внутренний расчет соответствующих
нормированных векторов из введенных оператором
значений.
Описание параметров для процедуры работы при
позиционировании: Смотри „Задать процедуру работы
