274
Программирование: программирование контуров
6.6
Движ
ение
по
траект
о
рии
–
программиров
ание
св
обо
д
ног
о
ко
н
тур
а
FK

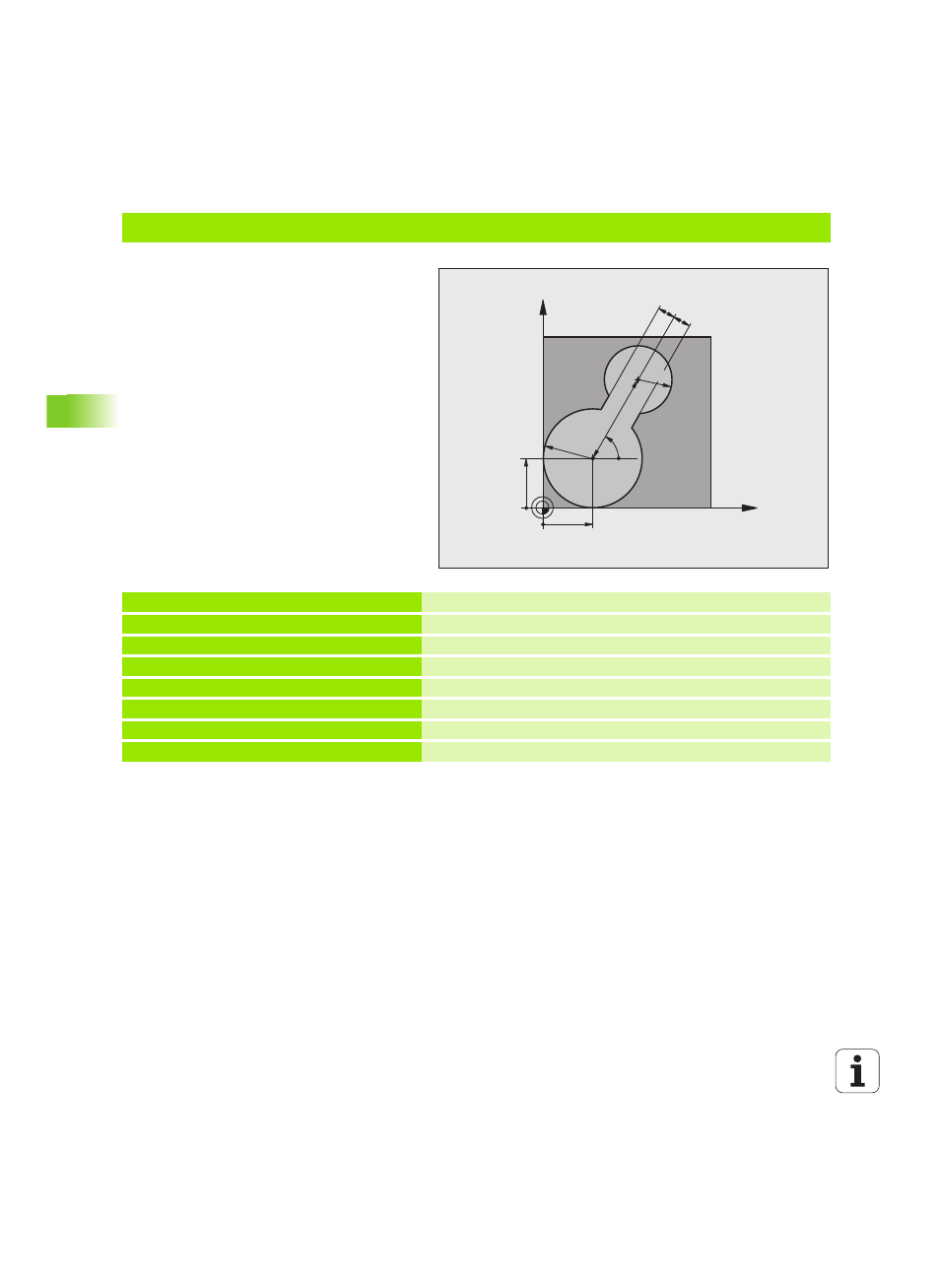

Пример: FK-программирование 2
0 BEGIN PGM FK2 MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-20
Определение заготовки
2 BLK FORM 0.2 X+100 Y+100 Z+0
3 TOOL CALL 1 Z S4000
Вызов инструмента
4 L Z+250 R0 FMAX
Отвод инструмента
5 L X+30 Y+30 R0 FMAX
Предварительное позиционирование инструмента
6 L Z+5 R0 FMAX M3
Предварительное позиционирование оси инструмента
7 L Z-5 R0 F100
Перемещение на глубину обработки
X
Y
30
30
R30
R20
60°
55
10
10
