Программирование: основы, управление файлами
3.1
Основные
по
л
о
ж
е
ния
Выбор точки привязки
Согласно чертежу заготовки определенный элемент заготовки
устанавливается в качестве абсолютной точки привязки (нулевой
точки), в большинстве случаев это угол заготовки. При
назначении координат точки привязки оператор вначале
выверяет заготовку по отношению к осям станка и переводят
инструмент в известное положение относительно заготовки для
каждой оси. Для этой позиции индикация системы ЧПУ
обнуляется или устанавливается на заданное значение
положения. Таким образом, устанавливается связь заготовки с
базовой системой координат, используемой для индикации ЧПУ
или для программы обработки.
Если на чертеже заготовки заданы относительные точки
привязки, просто воспользуйтесь циклами преобразования
координат (см. руководство пользователя "Циклы измерительных
щупов": "Циклы преобразования координат").
Если на чертеже заготовки не назначены размеры,
соответствующие NC-системе, следует выбрать позицию или
угол заготовки в качестве точки привязки, на основании которой
можно наиболее простым способом определить размерные
данные остальных позиций заготовки.
Особенно удобно точки привязки назначаются с помощью
трехмерного измерительного щупа фирмы HEIDENHAIN. См.
руководство пользователя "Циклы измерительных щупов":
"Задание точки привязки с помощью трехмерных измерительных
щупов".

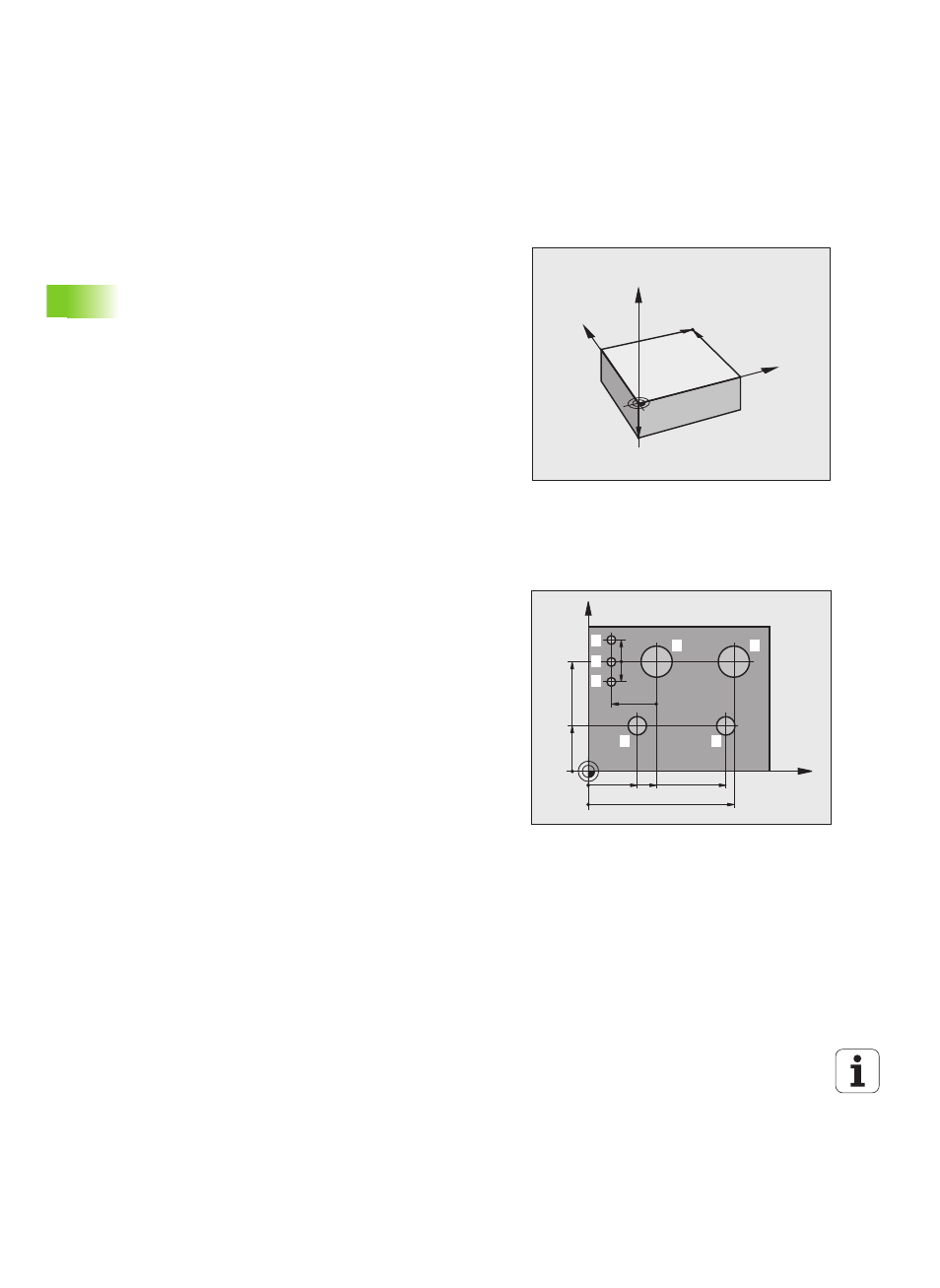

Пример
На чертеже заготовки показаны отверстия (
1
-
4
), размеры
которых назначаются относительно абсолютной точки привязки с
координатами X=0 Y=0. Отверстия (
5
-
7
) связаны с
относительной точкой привязки с абсолютными координатами
X=450 Y=750. С помощью цикла СМЕЩЕНИЕ НУЛЕВОЙ ТОЧКИ
можно временно сместить нулевую точку в позицию X=450, Y=750
для программирования отверстий (
5
-
7
) без дополнительных
перерасчетов.
Y
X
Z
MAX
MIN
X
Y
325
320
0
450
900
950
150
-150
750
0
30
0±
0,
1
2
1
3
4
7
6
5
