HEIDENHAIN iTNC 530
297
7.2
Вв
о
д
данных
из
программ
о
ткрытым
тек
ст
о
м
7.2 Ввод данных из программ
открытым текстом
Применение
С помощью этой функции вы можете выбирать участки контуров
или целые контуры из существующих, созданных с помощью
CAM-систем, программ открытым текстом. Система ЧПУ
представляет программы открытым текстом в двух или трех
измерениях.
Особенно эффективно передачу данных можно использовать в
сочетании с smartWizard, который предоставляет в ваше
распоряжение юниты обработки 2D- и 3D-контуров.

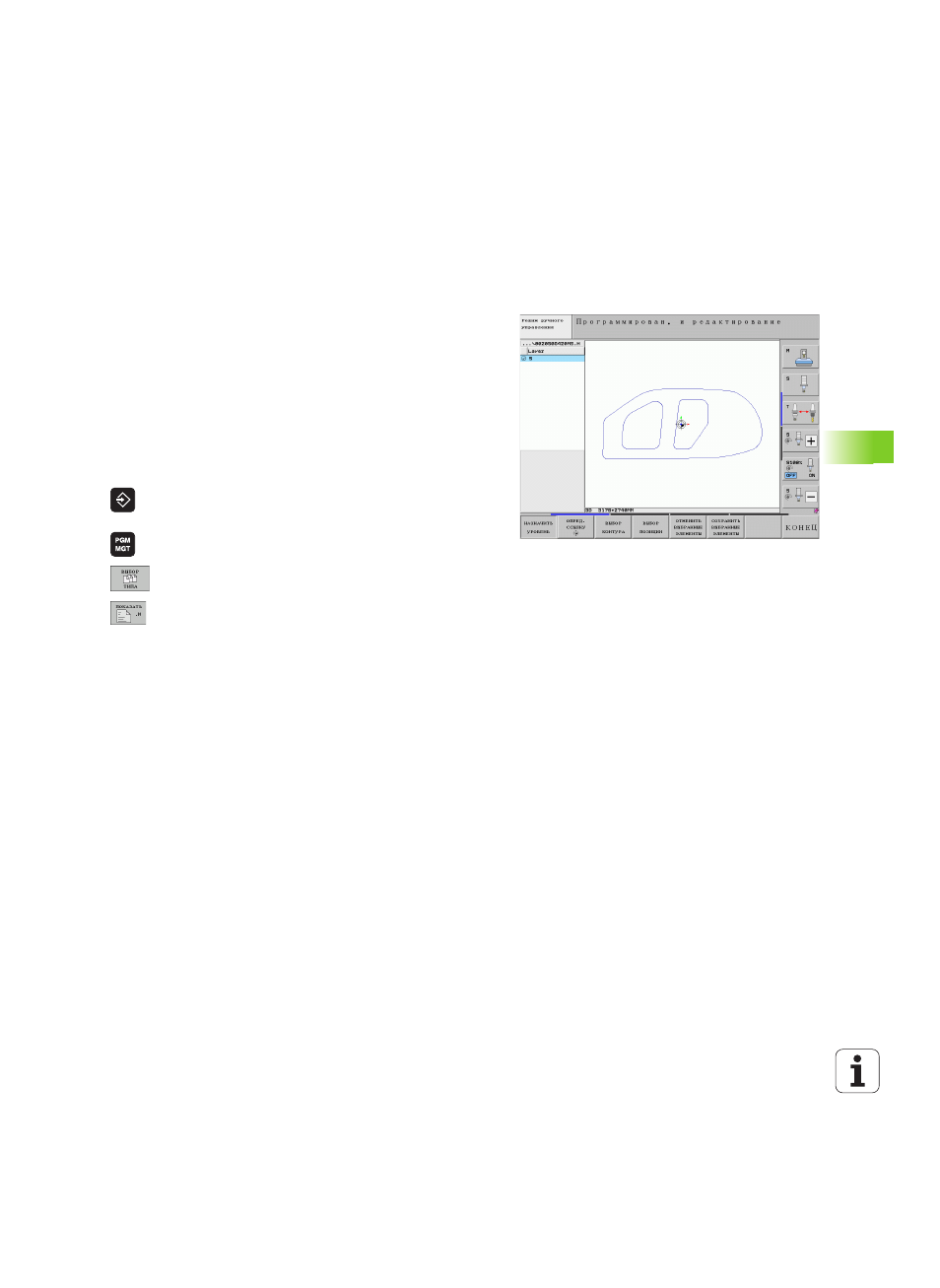

Открытие файла диалога открытым текстом
U
Выберите режим работы
"Программирование/редактирование"
U
Выберите управление файлами
U
Вызов меню Softkey для выбора файлов указанных
типов: нажмите Softkey ВЫБОР ТИПА
U
Отобразить все файлы диалога открытым текстом:
Нажмите клавишу Softkey ПОКАЗАТЬ H
U
Выберите директорию, в которой хранится файл
U
Выберите нужный H-файл
U
С помощью комбинации клавиш CTRL+O
выберите диалог Открыть с помощью...
U
Выберите открыть с помощью конвертера и
подтвердите кнопкой ENT: Система ЧПУ откроет
файл открытым текстом и графически представит
элементы
Задание точки привязки, выбор и сохранение
контуров
Задание точки привязки и выбор контуров выполняется таким же
образом, как и при извлечении данных из DXF-файла:
Смотри „Определение точки привязки”, страница 285
U
