282
Программирование: ввод данных из DXF-файлов или контуров открытым текстом
7.1
Обрабо
тка
DXF-
файл
ов
(
ПО
-опция
)

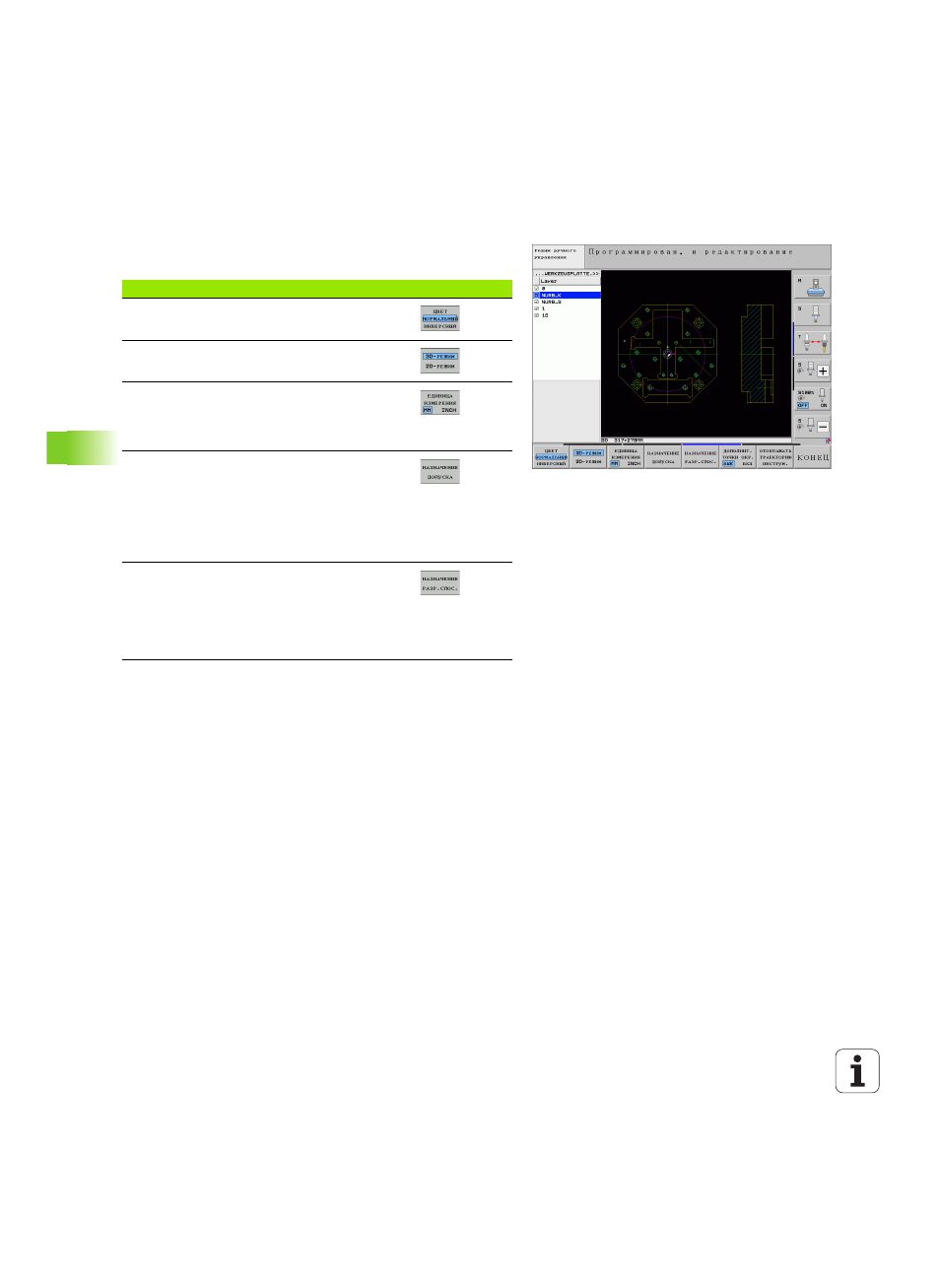

Базовые настройки
На третьей панели Softkey доступны различные возможности
настройки:
Настройка
Softkey
ЦВЕТ НОРМАЛЬНЫЙ/ИНВЕРСНЫЙ:
переключение цветовой схемы
3D-РЕЖИМ/2D-РЕЖИМ: Переключение
между 2D- и 3D-режимами
ЕДИНИЦЫ ИЗМЕРЕНИЯ ММ/ДЮЙМЫ:
Настройка единиц измерения DXF-файла. В
этих единицах измерения система ЧПУ
выдает также программу контура
Настройка допуска: допуском определяется
расстояние, на котором должны находиться
друг от друга соседние элементы контура. С
помощью допуска можно компенсировать
неточности, возникшие при создании чертежа.
Базовая настройка зависит от расширения
полного DXF-файла
Разрешением определяется, сколько
разрядов после запятой должно быть в
программе контура, составляемой системой
ЧПУ. Базовая настройка: 4 разряда после
запятой (соответствует разрешению 0,1 мкм
при активной единице измерения ММ)
