Программирование: программирование контуров
6.4
Движ
ение
по
траект
ории
–
декар
товы
к
оор
динаты

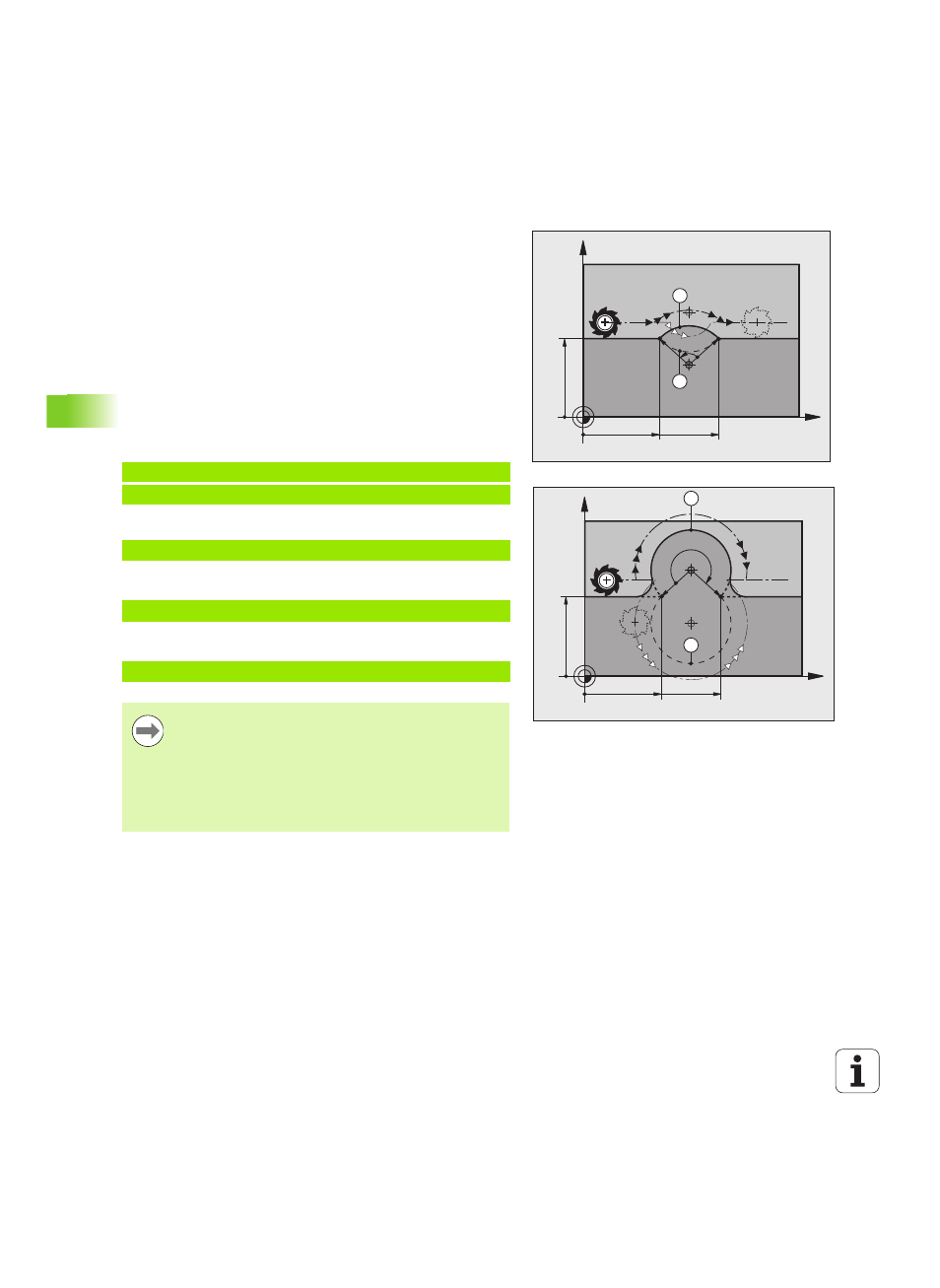

Центральный угол CCA и радиус дуги окружности R
Начальная точка и конечная точка на контуре могут соединяться
с помощью четырех разных дуг с одинаковым радиусом:
Меньшая дуга окружности: CCA<180°
Радиус имеет положительный знак числа R>0
Большая дуга окружности: CCA>180°
Радиус имеет отрицательный знак числа R<0
При помощи направления вращения задается изгиб дуги
окружности: наружу (выпуклая) или внутрь (вогнутая):
Выпуклая: направление вращения DR– (с поправкой на радиус
RL)
Вогнутая: направление вращения DR+ (с поправкой на радиус RL)
Примеры NC-кадров
или
или
или
X
Y
ZW
R
R
40
40
70
1
2
DR+
DR
X
Y
40
40
70
DR+
4
ZW
3
R
R
DR
10 L X+40 Y+40 RL F200 M3
11 CR X+70 Y+40 R+20 DR- (ДУГА 1)
11 CR X+70 Y+40 R+20 DR+ (ДУГА 2)
11 CR X+70 Y+40 R-20 DR- (ДУГА 3)
11 CR X+70 Y+40 R-20 DR+ (ДУГА 4)
Расстояние между начальной точкой и конечной
точкой диаметра окружности не может превышать
диаметра окружности.
Максимальный радиус, который можно задать
напрямую составляет 99,9999 м, при
программировании через Q-параметры - 210 м.
Угловые оси A, B и C поддерживаются.
