HEIDENHAIN iTNC 530
337
9.8
Д
о
по
лнительные
ф
ункции
FN 15: PRINT: выдача текстов или значений
Q-параметров
С помощью функции FN 15: PRINT можно выводить значения Q-
параметров и сообщения об ошибках через интерфейс данных,
например, на принтер. Если значения сохраняются для
внутреннего использования или выводятся на ПК, ЧПУ
запоминает эти данные в файле %FN 15RUN.A (выдача во время
отработки программы ) или в файле %FN15SIM.A (выдача во
время теста программы).
Выдача осуществляется через буфер и инициируется не позднее
завершения PGM или момента приостановки PGM оператором. В
режиме работы "Покадровое выполнение программы" передача
данных запускается в конце кадра.
Вывод диалогов и сообщений об ошибках с помощью FN 15:
PRINT „Числовое значение”
Пример: выдача номера диалога 20
Вывод диалогов и Q-параметров с помощью FN15: PRINT „Q-
параметры“
Пример использования: протоколирование измерения заготовки.
Вы можете выводить до шести Q-параметров и числовых
значений одновременно. В ЧПУ они отделяются друг от друга
наклонными линиями.
Пример: выдача диалога 1 и числового значения Q1

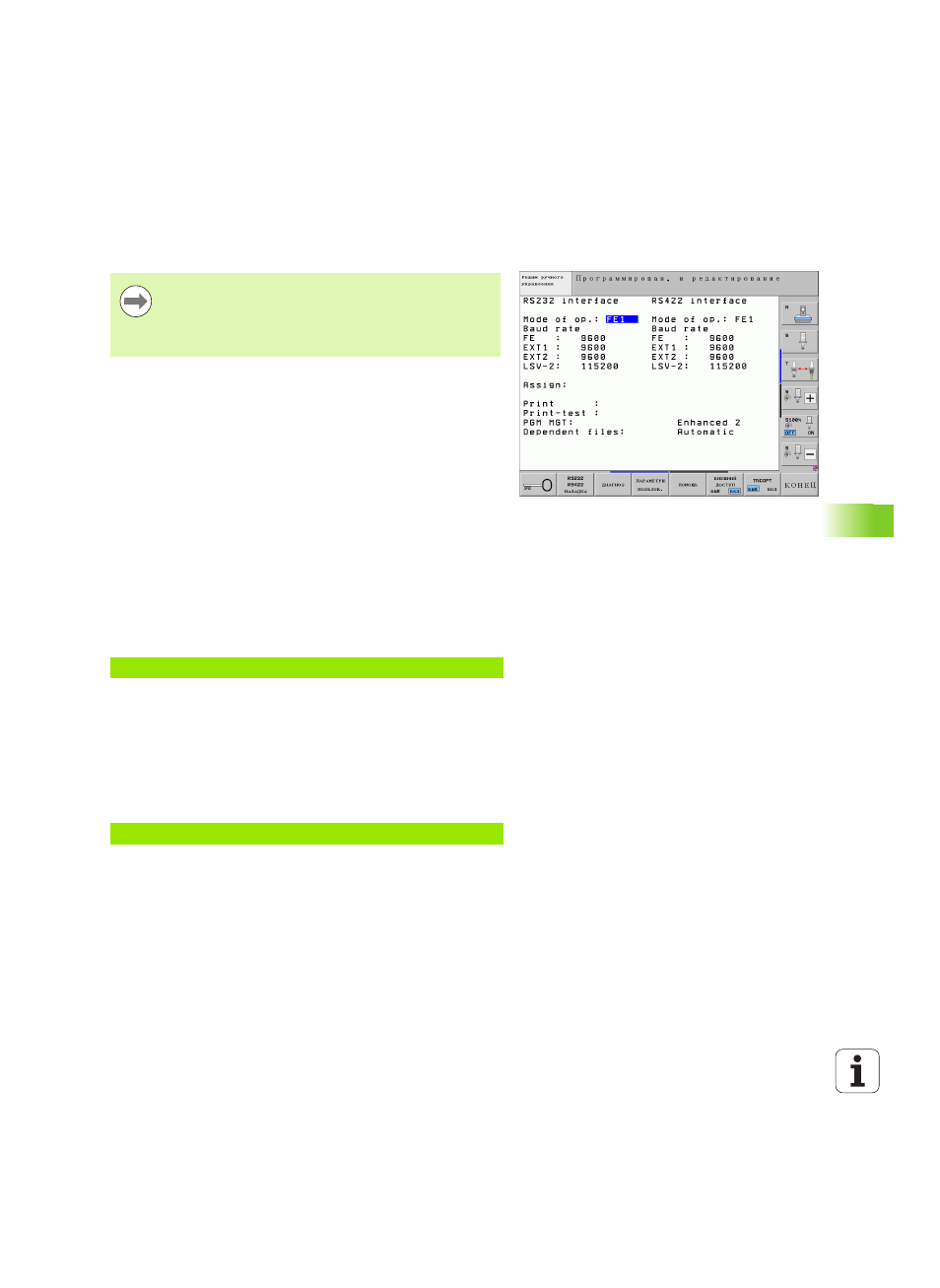

Настройка интерфейса данных: в пункте меню PRINT
или PRINT-TEST определите путь к месту, в котором
система ЧПУ должна хранить в памяти тексты или
значения Q-параметров. Смотри „Присвоение”,
Числовое значение от 0 до 99: Диалоги для циклов
производителя
начиная с 100:
PLC-сообщения об ошибках
67 FN 15: PRINT 20
70 FN 15: PRINT1/Q1
