Основы
Редактирование контуров
1
1
2
1
3
1
4
1
4.1
1
4.2
1
4.3
1
5
1
6
1

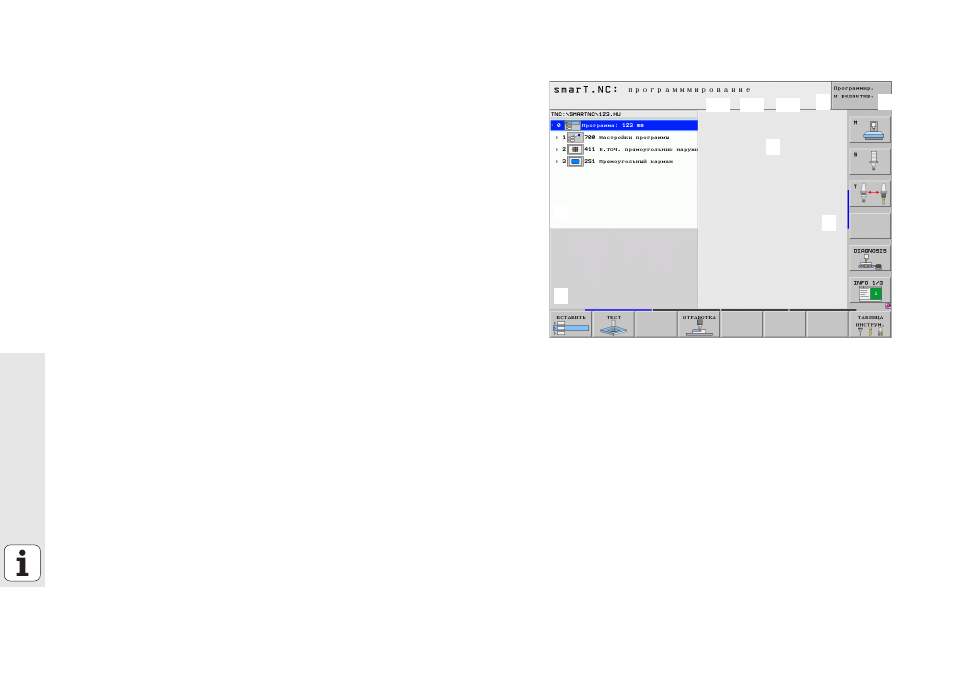

Строка заголовка: тексты режимов работы, сообщения об
ошибках
2
Активный фоновый режим
3
Структура дерева (Treeview), в которой структурированно
изображены элементы контура
4
Окно меню с соответствующими параметрами ввода: для
программирования- СК доступны до четырех меню:
4.1
: Обзорное меню
Содержит чаще всего используемые варианты ввода
4,2
: Подробное меню 1
Содержит возможности ввода для вспомогательных точек (FL/
FLT) или данных окружности (FC/FCT)
4,3
: Подробное меню 2
В него можно ввести параметры относительных соотношений
(FL/FLT) или вспомогательных точек (FC/FCT)
4,4
: Подробное меню 3
Имеется только в FC/FCT, для ввода относительных
соотношений
5
Окно вспомогательных изображений, в котором графически
отображается соответствующий активный параметр ввода
6
Графическое окно, в котором отображаются
запрограммированные контуры сразу после сохранения меню
