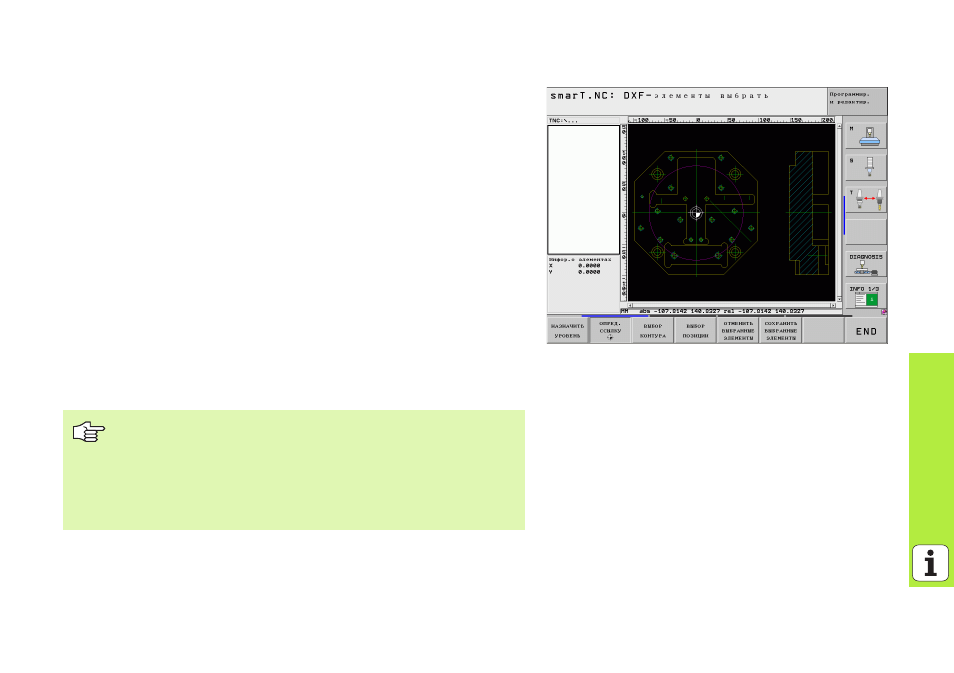

Задайте точку привязки
Нулевая точка чертежа в файле DXF не всегда бывает расположена
так, что её можно непосредственно использовать в качестве точки
привязки обрабатываемой детали. Поэтому в ЧПУ предусмотрена
функция, позволяющая, щелкнув мышью по соответствующему
элементу, сместить нулевую точку чертежа в другое, более
подходящее место.
Базовую точку можно задавать в следующих местах:
в начальной и конечной точке или в центре прямой
в начальной или конечной точке дуги окружности
на стыке квадрантов или в центре окружности
В точке пересечения
прямой и прямой, даже если точка пересечения находится на
продолжении прямой
прямой и дуги окружности
прямой и окружности
окружности/фрагмента окружности и другой окружности/
фрагмента окружности
Чтобы задать точку привязки, воспользуйтесь сенсорной
панелью ввода на клавиатуре ЧПУ или подключенной
через USB мышью.
Точку привязки можно изменять и после выбора контура.
ЧПУ рассчитывает фактические данные выбранного
контура лишь после его сохранения в программе контура.
