36
Основы

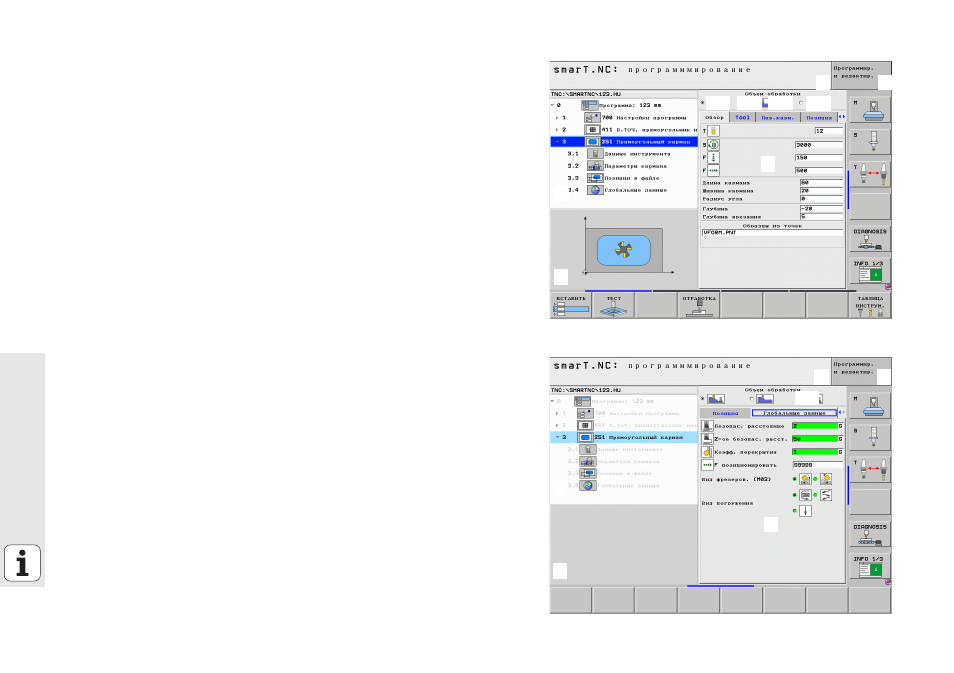

Вид экрана при редактировании
Изображение на дисплее при редактировании в smarT.NC зависит от
типа редактируемого файла.
Редактирование программ-юнитов
1
1
2
1
3
1
4
1
4.1
1
4.2
1
4.3
1
4.4
1
5
1
1
2
1
3
1
4
1
4.5
1
5
1
Строка заголовка: тексты режимов работы, сообщения об
ошибках
2
Активный фоновый режим
3
Структура дерева (Treeview), в которой показаны единицы
обработки в структурированном виде
4
Окно меню с соответствующими параметрами ввода: в
зависимости от выбранного шага обработки может быть до пяти
меню:
4.1
: Обзорное меню
Чтобы выполнить соответствующий шаг обработки с базовым
функционалом, достаточно ввести параметры в обзорное
меню. Данные обзорного меню состоят из важнейших данных,
которые можно вводить и в подробные меню
4.2
: Подробное меню Инструмент
Ввод дополнительных данных для инструмента
4.3
: подробное меню опциональных параметров
Ввод дополнительных, опциональных параметров обработки
4.4
: Подробное меню Позиции
Ввод дополнительных позиций обработки
4.5
: Подробное меню Глобальные данные
Список действительных глобальных данных
5
Окно вспомогательных изображений, в котором графически
отображается активный в меню параметр ввода
