Настройка слоя
DXF-файлы содержат как правило, несколько слоев (уровней), с
помощью которых программист может построить чертеж. Используя
уровневую технику, программист группирует разнообразные
элементы, напр., собственно контур обрабатываемой детали,
размеры, вспомогательные линии и линии построения, штриховки и
тексты.
Для ограничения количества отображаемых данных при выборе
контура можно выделить все лишние уровни, содержащиеся в
файле DXF.

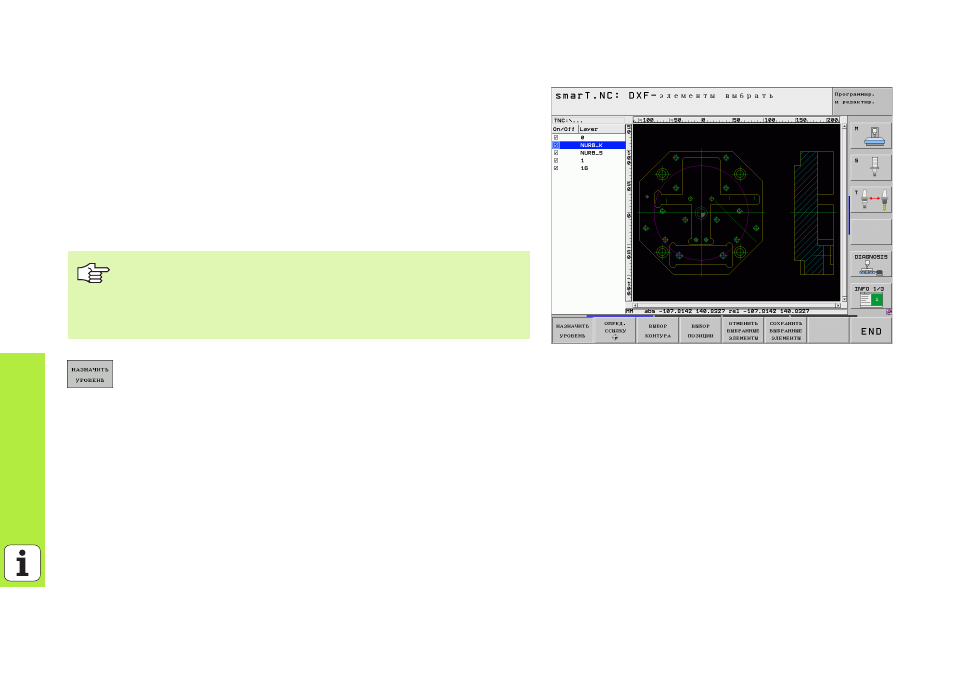

Включите режим настройки уровней, если он еще не
включен: ЧПУ отобразит в левом окне все уровни,
содержащиеся в активном файле DXF
Чтобы снять выделение какого-либо уровня: выберите
нужный уровень, нажимая левую клавишу мыши и
выделите его, щелкнув по контрольному квадратику
Чтобы выключить выделение какого-либо уровня:
выберите нужный уровень, нажимая левую клавишу
мыши и отмените его выделение, щелкнув по
контрольному квадратику
Подлежащий обработке файл DXF должен содержать как
минимум один уровень.
Можно выбрать контур и тогда, когда конструктор
сохранил контуры на разных уровнях.
