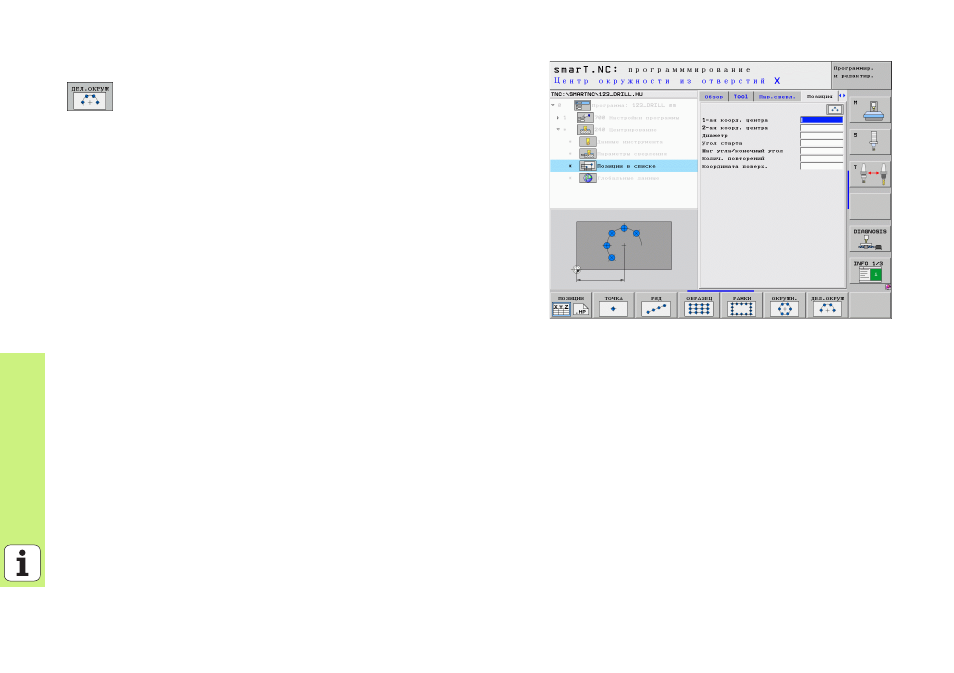

Сегмент окружности
Середина оси 1: координата центра окружности
1
на
главной оси плоскости обработки
Центральная точка оси 2: координата центра
окружности
2
на вспомогательной оси плоскости
обработки
Диаметр: диаметр окружности отверстий
Угол старта: полярный угол первой позиции обработки.
Опорная ось: главная ось активной плоскости обработки
(напр. X для оси инструмента Z). Можно задать как
положительное, так и отрицательное значение
Шаг угла/конечный угол: инкрементный полярный угол
между двумя позициями обработки. В качестве
альтернативы можно ввести абсолютный конечный угол
(переключите с помощью Softkey). Можно ввести
положительное или отрицательное значение
Количество обработок: общее количество позиций
обработки на окружности
Kоордината поверхности: координата поверхности
заготовки
