Основы
Вызовите меню управления файлами
Вызовите меню управления файлами: нажмите клавишу PGM

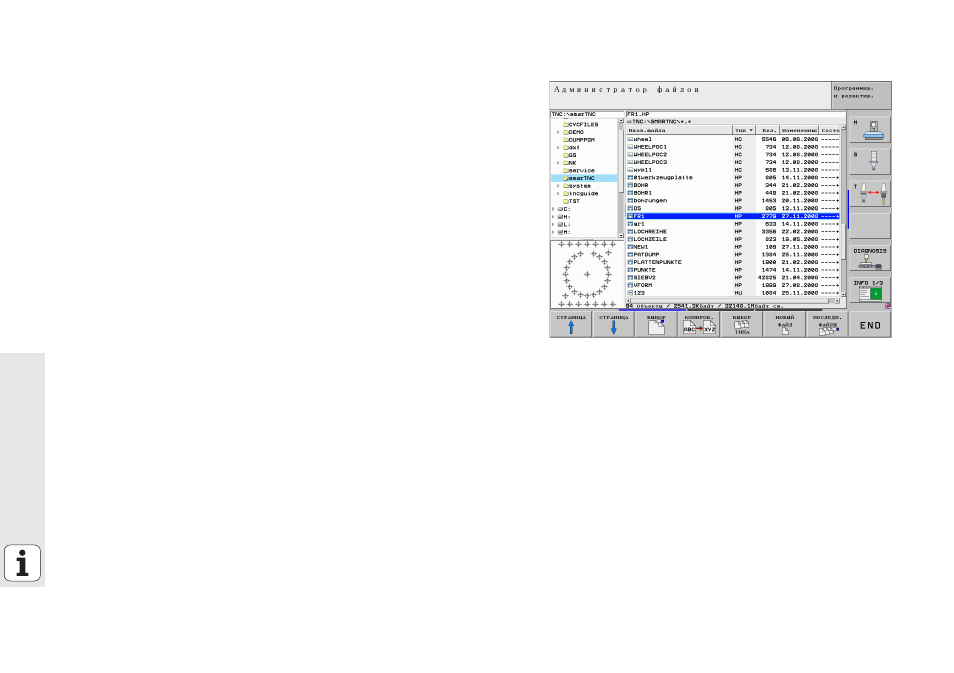

MGT: ЧПУ отобразит окно с меню управления файлами (на рис.
справа показаны основные настройки). Если ЧПУ распределила
экран по-другому, нажмите Softkey ОКНО на второй панели Softkey
В левом верхнем окне отображены имеющиеся дисководы и
каталоги. Дисководы представляют собой устройства для
сохранения или передачи данных. Дисковод – это жесткий диск ЧПУ,
т.е. объединенные в сеть каталоги или устройства USB. Для
обозначения каталога всегда используется символ папки (слева) и
название каталога (рядом справа). Поддиректории сдвинуты вправо.
Если перед символом каталога находится показывающий вправо
треугольник, то доступны и другие подкаталоги, которые можно
выделить при помощи клавиши со стрелкой вправо.
В левом нижнем окне показан предварительный просмотр
соответствующего содержания файла, если подсвеченное поле
находится на файле .HP или .HC.
