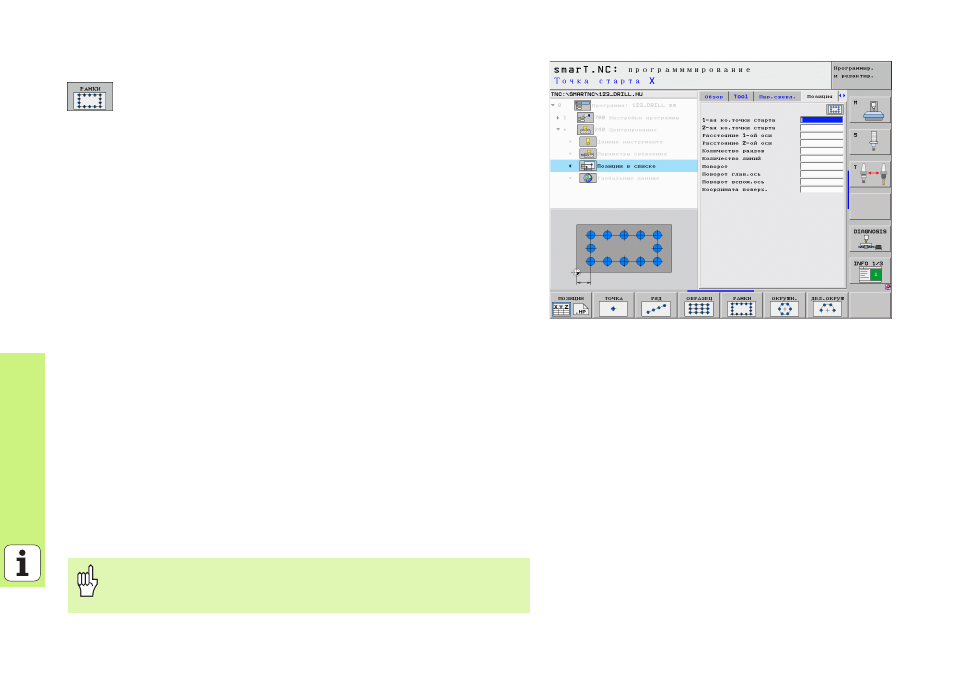

Рамки, прямые, повернутые или искаженные
Начальная точка оси 1: координата точки старта рамки
1
на главной оси плоскости обработки
Начальная точка оси 2: координата точки старта рамки
2
на вспомогательной оси плоскости обработки
Расстояние оси 1: расстояние позиций обработки по
главной оси плоскости обработки. Можно задать как
положительное, так и отрицательное значение
Расстояние оси 2: расстояние между позициями
обработки на вспомогательной оси плоскости
обработки. Можно задать как положительное, так и
отрицательное значение
Количество строк: общее количество строк рамки
Количество столбцов: общее количество столбцов рамки
Поворот: угол поворота, на который поворочивается
вся рамка вокруг заданной начальной точки. Опорная
ось: главная ось активной плоскости обработки (напр. X
для оси инструмента Z). Можно задать как
положительное, так и отрицательное значение
Угол поворота главной оси: угол поворота, на который
смещается исключительно главная ось плоскости обработки
относительно заданной начальной точки. Можно задать как
положительное, так и отрицательное значение.
Угол поворота вспомогательной оси: угол поворота,
на который смещается исключительно вспомогательная
ось плоскости обработки относительно заданной
начальной точки. Можно задать как положительное, так
и отрицательное значение.
Kоордината поверхности: координата поверхности
заготовки
Параметры Угол поворота главной оси и Угол поворота
вспомогательной оси действуют аддитивно относительно
выполненного раньше поворота всей рамки.
