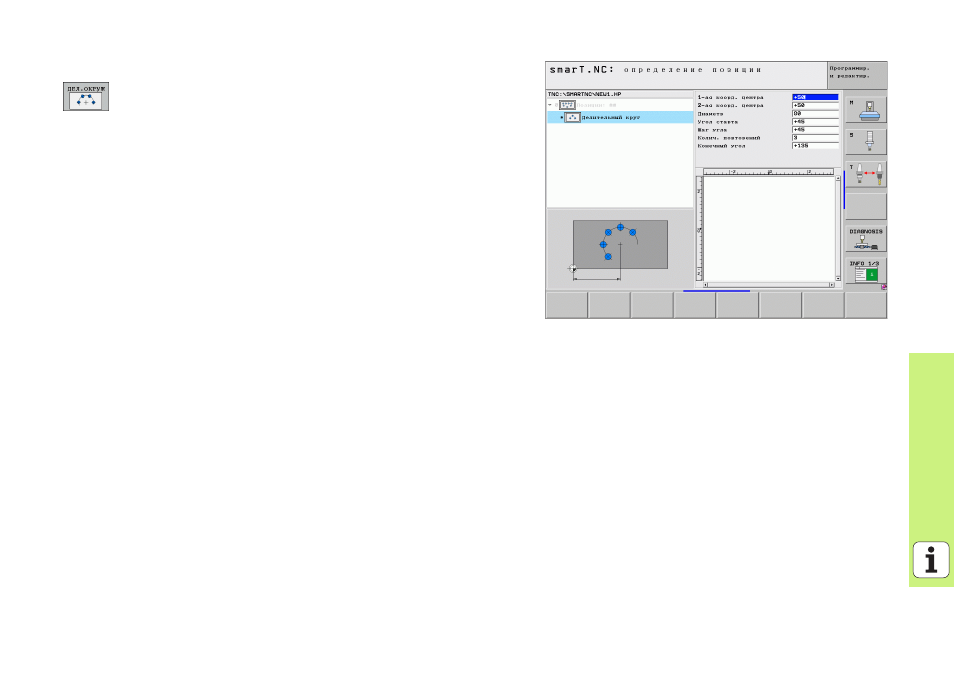

Сегмент окружности
Середина оси 1: координата центра окружности
1
на
главной оси плоскости обработки
Центральная точка оси 2: координата центра
окружности
2
на вспомогательной оси плоскости
обработки
Диаметр: диаметр окружности
Угол старта: полярный угол первой позиции обработки.
Опорная ось: главная ось активной плоскости обработки
(напр. X для оси инструмента Z). Можно задать как
положительное, так и отрицательное значение
Шаг угла: инкрементный полярный угол между двумя
позициями обработки. Можно задать как
положительное, так и отрицательное значение. Изменив
шаг угла, оператор автоматически изменяет заданный
конечный угол
Количество обработок: общее количество позиций
обработки на окружности
Конечный угол: полярный угол последнего
просверленного отверстия. Опорная ось: главная ось
активной плоскости обработки (напр. X для оси
инструмента Z). Можно задать как положительное, так и
отрицательное значение. Изменяя конечный угол,
оператор автоматически изменяет возможно заданный
заранее шаг угла
