Обработка
DX
F-
фа
йл
ов
(оп
ция
ПО
)

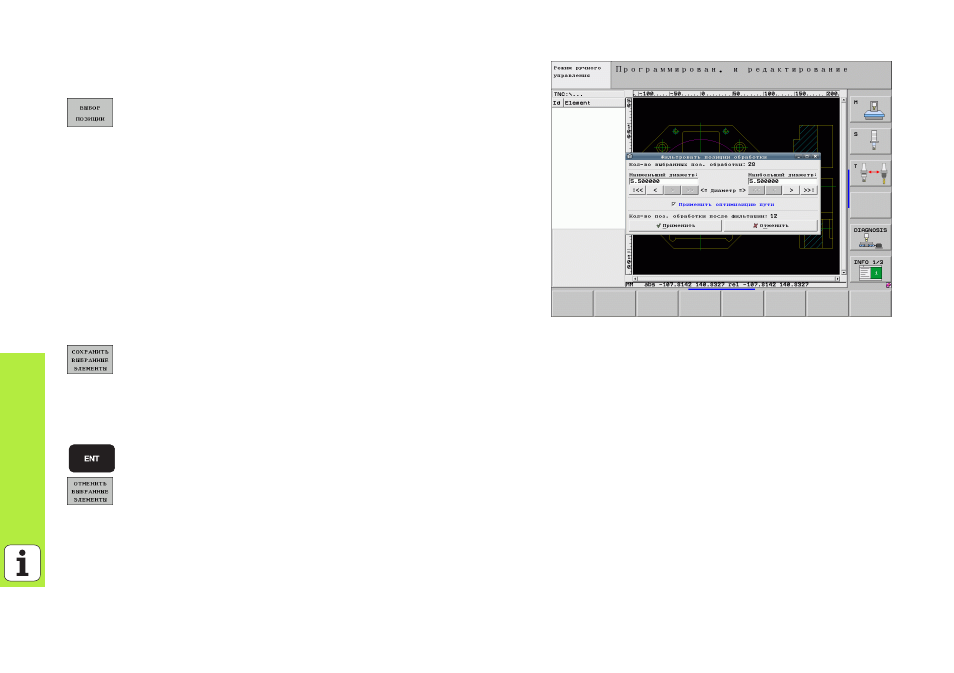

Быстро выбрать позиции сверления, указав участок с помощью
мышки:
Включите режим для выбора позиций обработки: ЧПУ
выделит указанные в левом окне уровни, правое окно
станет доступным для выбора позиций
Нажмите клавишу Shift на клавиатуре и левой кнопкой
мыши выделите участок, из которого ЧПУ переймет все
содержащиеся там центры огружностей в качестве
позиций сверления: ЧПУ выделит окно, в котором можно
сортировать просверленные отверствия по их размеру
Выполните настройку фильтра (см. «Настройки
фильтра» на странице 199) и подтвердите, нажав кнопку
Применить: ЧПУ отобразит выбранные позиции в
левом окне (появится символ точки)
При небходимости можно отменить выбор элементов,
заново выбрав участок, дополнительно удерживая
нажатой клавишу CTRL
Сохраните выбранные позиции обработки в файле
точек: в ЧПУ появится всплывающее окно, в котором
можно ввести произвольно выбранное название файла.
Основные настройки: название файла DXF. Если
название файла DXF содержит спецзнаки или пробелы,
ЧПУ заменяет их на знак подчеркивания
Подтвердите ввод: ЧПУ сохранит программу контура в
каталоге, в котором был сохранен файл DXF
Чтобы выбрать дополнительные позиции обработки,
чтобы сохранить их в другом файле: нажмите Softkey
ОТМЕНИТЬ ВЫБРАННЫЕ ЭЛЕМЕНТЫ и выберите их
вышеописанным способом
