Инструкция по эксплуатации HEIDENHAIN iTNC 530 (340 49x-05) Pilot
Страница 114
114
Зад
ай
те
параметр
ы
обработки

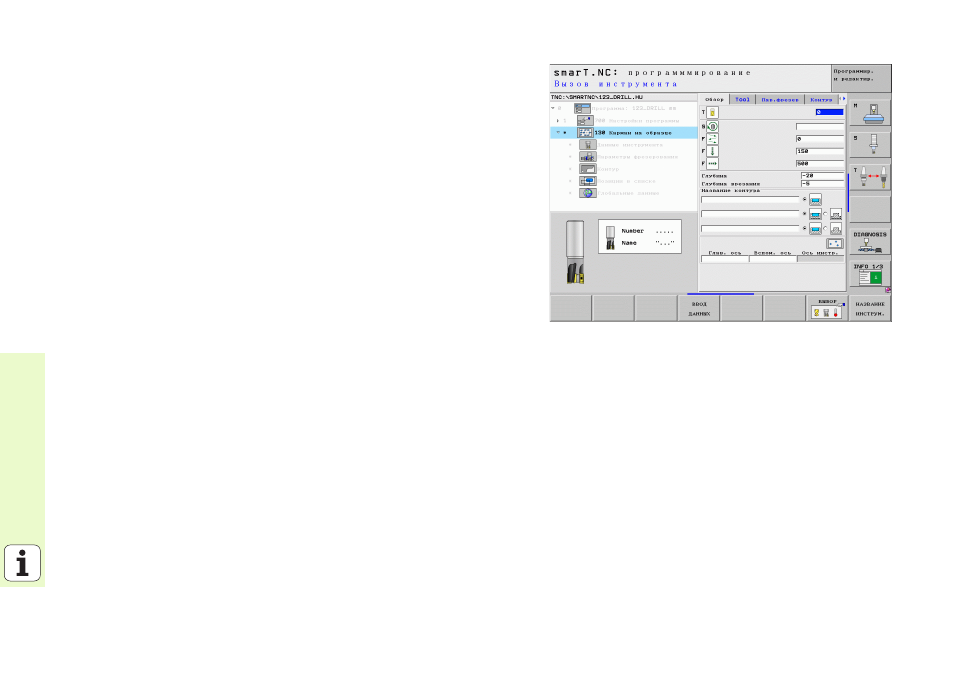

Unit 130 Карман контура на образце точек (функция FCL 3)
С помощью данного юнита можно распределить и чистить карманы
произвольной формы, которые могут содержать острова, на
произвольном образце точек.
При необходимости в подробном меню Контур можно присвоить
каждому подконтуру отдельную глубину (FCL2-функция). При этом
всегда начинайте с самого глубокого кармана.
Параметры в меню Обзор:
T: Номер или название инструмента (для переключения нажмите
Softkey)
S: скорость вращения шпинделя [об/мин] или скорость резания
[м/мин]
F: подача врезания маятниковым движением [мм/мин], FU [мм/об]
или FZ [мм/зуб] чтобы задать перпендикулярное погружение в
материал, введите 0
F: подача врезания на глубину [мм/мин], FU [мм/об] или FZ [мм/зуб]
F: подача фрезерования [мм/мин], FU [мм/об] или FZ [мм/зуб]
Глубина: глубина фрезерования
Глубина врезания: расстояние, на которое каждый раз врезается
инструмент
Боковой припуск: боковой припуск для чистовой обработки
Припуск по глубине: припуск по глубине для чистовой обработки
Название контура: список подконтуров (файлы .HC), которые
следует присоединить. Если доступна опция конвертор DXF,
можно создать контур непосредственно из меню с помощью
конвертора DXF
