Задайте контуры
Основы
Как правило, параметры контуров задают в отдельных файлах (тип
файла .HC). Так как файлы .HC содержат только описание контура –
геометрические, но не технологические данные – их можно
применять по-разному: в качестве выделения контура, в качестве
кармана или острова.
HC-файлы можно создавать либо воспользовавшись функциями
траектории, либо импортировать их из имеющихся файлов DXF с
помощью конвертера DXF (опция ПО).
Уже имеющиеся описания контура в более ранних программах с
диалогом открытым текстом (.H-файлы) можно быстро
конвертировать в описание контура smarT.NC (см. Страница 177).

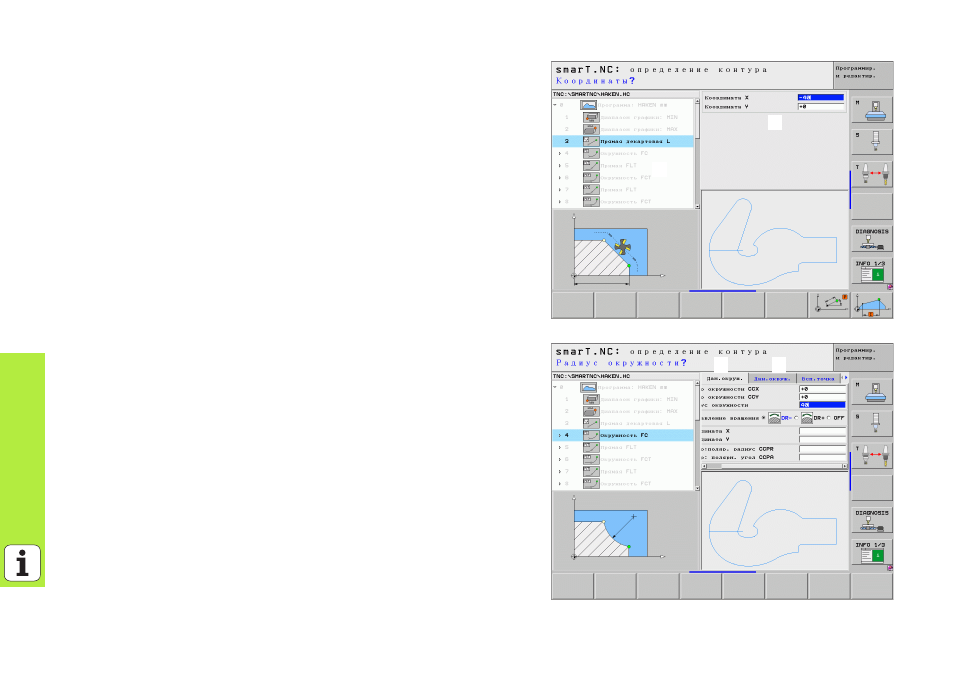

Так же, как в программах юнитов и генераторе образцов, каждый
отдельный элемент контура представлен в Treeview
1
соответствующей пиктограммой. Введите данные соответствующего
элемента контура в меню ввода
2
. В случае свободного
программирования контура СК кроме обзорного меню
3
доступны до
3 других подробных меню (
4
) для ввода данных (см. рис. справа
внизу).
