Зад
ай
те
позиц
и
и
обработки

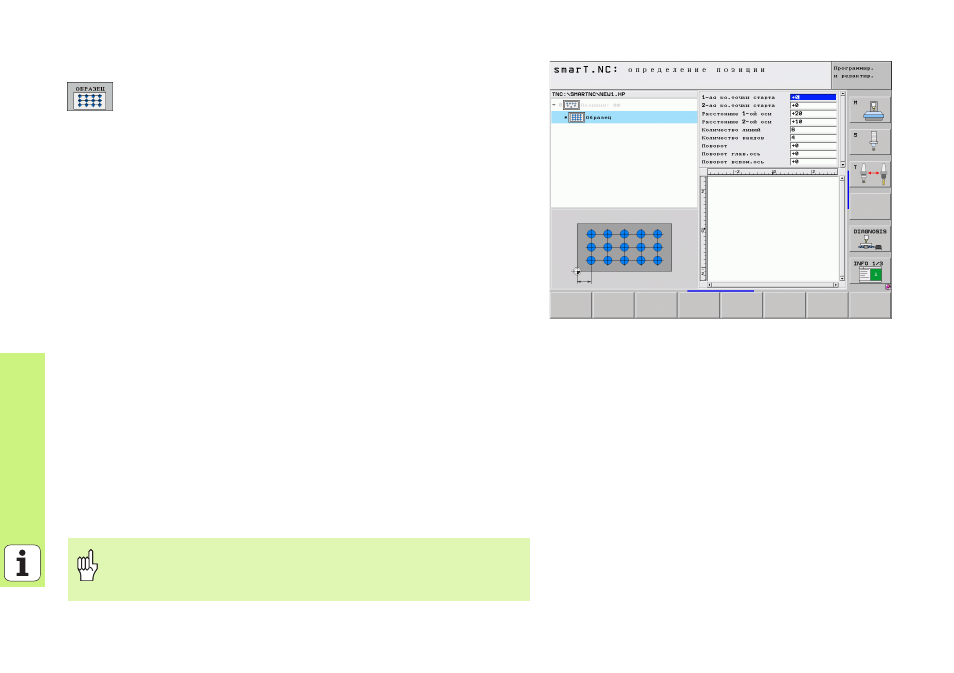

Образец, прямой, повернутый или искаженный
Начальная точка оси 1: координата начальной точки
образца
1
на главной оси плоскости обработки
Начальная точка оси 2: координата начальной точки
образца
2
на вспомогательной оси плоскости обработки
Расстояние ось 1: расстояние позиций обработки по
главной оси плоскости обработки. Можно задать как
положительное, так и отрицательное значение
Расстояние ось 2: расстояние между позициями обработки
на вспомогательной оси плоскости обработки. Можно задать
как положительное, так и отрицательное значение
Количество строк: общее количество строк образца
Количество столбцов: общее количество столбцов образца
Поворот: угол поворота, на который поворочивается
целый образец вокруг заданной начальной точки.
Опорная ось: главная ось активной плоскости обработки
(напр. X для оси инструмента Z). Можно задать как
положительное, так и отрицательное значение
Угол поворота главная ось: угол поворота, на который
смещается исключительно главная ось плоскости
обработки относительно заданной начальной точки.
Можно задать как положительное, так и отрицательное
значение.
Угол поворота вспомогательной оси: угол поворота,
на который смещается исключительно вспомогательная
ось плоскости обработки относительно заданной
начальной точки. Можно задать как положительное, так
и отрицательное значение.
Параметры Угол поворота главной оси и Угол
поворота вспомогательной оси действуют аддитивно
на выполненный ранее поворот всего образца.
