Инструкция по эксплуатации HEIDENHAIN iTNC 530 (340 49x-03) smarT.NC Pilot
Страница 95
95
Дефинирование
обработки

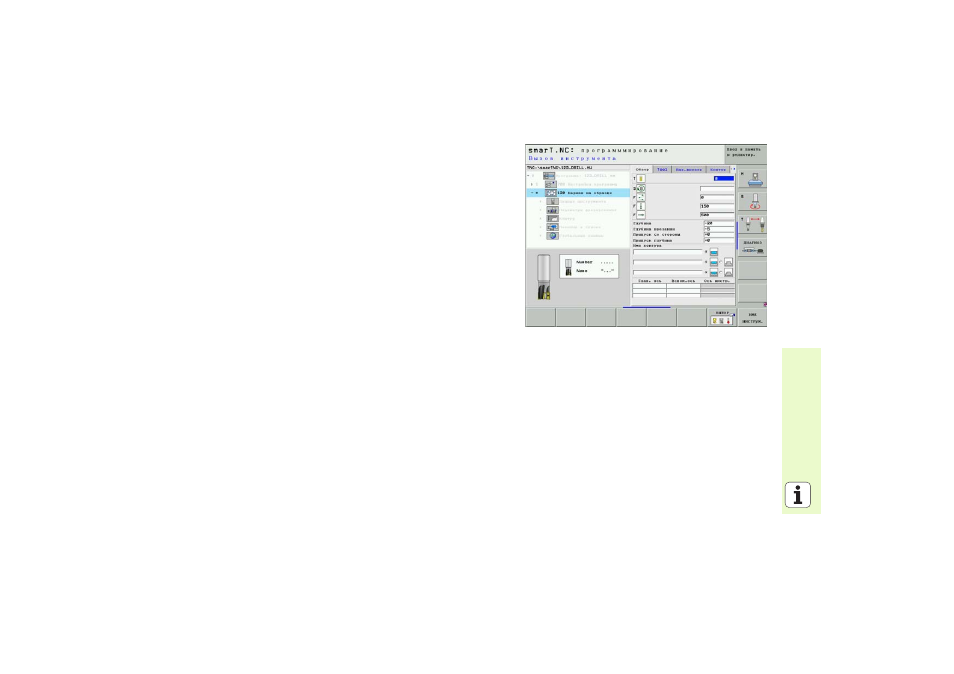

Юнит 130 карман контура на образце точек (функция FCL 3)
С помощью этой ЮНИТ можете распределить и протягивать
карманы произвольной формы, содержащие даже острова и
лежащие на произвольном образце точек.
Если это требуется, можете в подробном формуляре Контур
присвоить каждому подконтуру отдельную глубину (FCL2-функция).
В данном случае следует начинать с самого глубокого кармана.
Параметры в формуляре Обзор:
8
T: номер или имя инструмента (переключается с Softkey)
8
S: скорость вращения шпинделя [об/мин] или скорость резания
[м/мин]
8
F: подача врезания маятниковым движением [мм/мин], FU [мм/об]
или FZ [мм/зуб] 0 ввести, если следует погружаться
перпендикулярно в материал
8
F: подача врезания на глубину [мм/мин], FU [мм/об] или FZ [мм/зуб]
8
F: подача фрезерования [мм/мин], FU [мм/об] или FZ [мм/зуб]
8
Глубина: глубина фрезерования
8
Глубина врезания: размер, на который каждый раз инструмент
врезается.
8
Припуск со стороны: припуск для чистовой обработки со стороны
8
Припуск на глубине: припуск для чистовой обработки на глубине
8
Имя контура: список подконтуров (.HC-файлы) которые следует
присоединить. Если в распоряжении находится конвертор DXF,
тогда создается контур прямо из формуляра с помощью
конвертора DXF
