Переработка файлов DXF
(опция ПО)
Применение

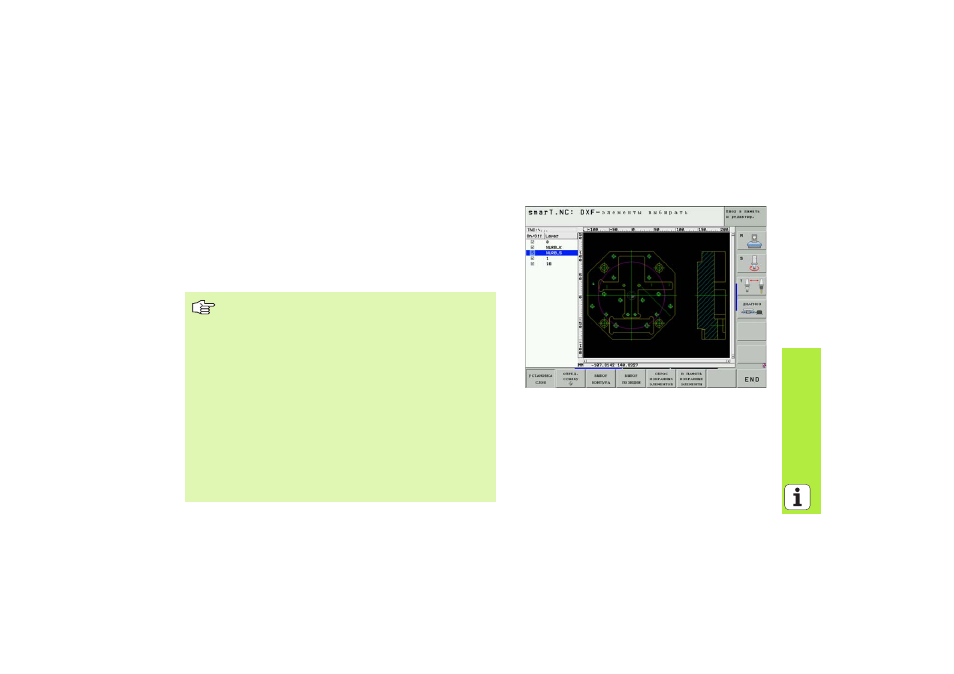

Созданные в системе CAD файлы DXF можете открыть прямо в
УЧПУ, для извлечения контуров или позиций обработки а также
сохранения этих в качестве программ с диалогом открытым текстом
или в качестве файлов пунктов. Получаемые путем селекции
контура программы с диалогом открытым текстом отрабатываются
также на управлениях УЧПУ старших моделей, так как программы с
диалогом открытым текстом содержат только L- и CC-/CP-кадры.
Обрабатываемый файл DXF должен сначала быть
записан на жестком диске УЧПУ в каталоге smarT.NC.
Перед загрузкой в УЧПУ следует обратить внимание,
что имя файла DXF не должно содержать пустых
знаков или недопускаемых спецзнаков.
Откываемый файл DXF должен содержать как
минимум один уровень.
УЧПУ поддерживает самый распространенный
фомрмат DXF, а именно R12 (соответствует AC1009).
В качестве контура можете выбирать следующие
элементы DXF:
LINE (прямая)
CIRCLE (полный круг)
ARC (делительная окружность)
