Инструкция по эксплуатации HEIDENHAIN iTNC 530 (340 49x-03) smarT.NC Pilot
Страница 8
8
Основы

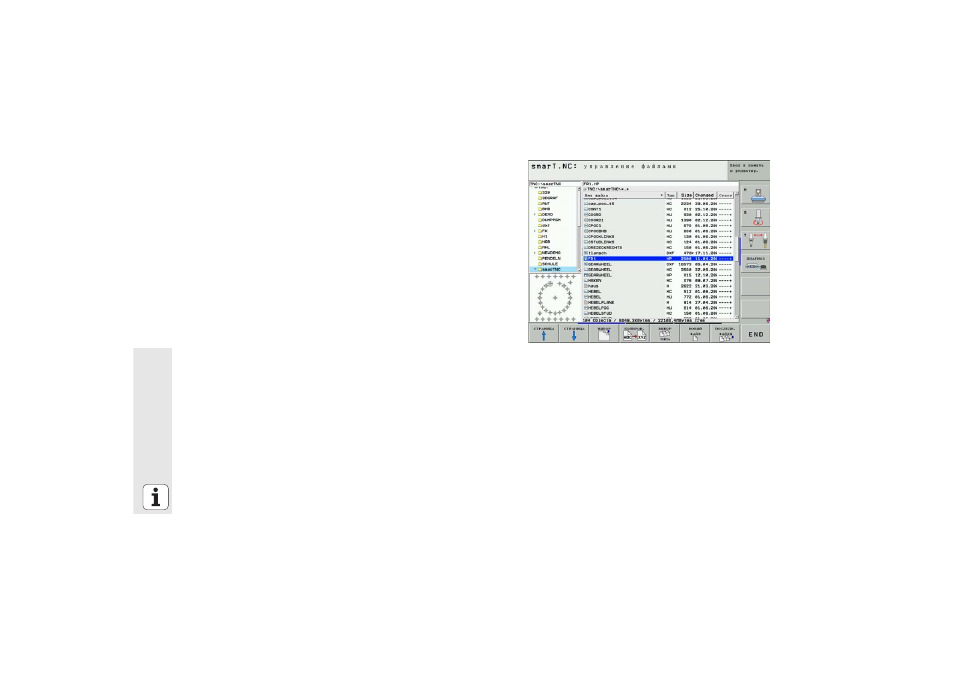

Управление файлами в smarT.NC
Как уже выше описано smarT.NC различает три типа файлов:
программы юнит (.HU), описания контура (.HC) и таблицы точек
(.HP). Эти три типа файлов набираются и редактируются через
управление файлами в режиме работы smarT.NC. Редактирование
описаний контура и таблиц точек возможно даже тогда, если
оператор дефинирует в данный момент едининцу обработки.
Дополнительно оператор может открывать в пределах smarT.NC
также файлы DXF, для извлечения из них описаний контура (.HC-
файлы) и позиций обработки (.HP-файлы) (опция программного
обеспечения).
Управление файлами в режиме smarT.NC оператор может
обслуживать без ограничений также используя мышь. Прежде всего
оператор может изменять величину окон с помощью мыши в
пределах управления файлами. Для этого следует кликнуть на
горизонтальную или вертикальную разделительную линию и
сместить ее при нажатой клавиши мыши на желаемую позицию.
