Дефинирование контуров
Основы
Контуры дефинируется как правило в отдельных файлах (тип файла
.HC). Так как файлы .HC содержат только описание контура – только
геометрию, без технологических данных – можете их эластично
использовать: в качестве траектории контура, в качестве кармана
или острова.
HC-файлы можете создавать либо с помощью стоящих в
распоряжении функций траектории или с помощью конвертера DXF
(опция ПО) импортировать из существующих файлов DXF.
Уже существующие описания контура в старших программах с
диалогом открытым текстом (.H-файлы), можете конвертировать
быстро и удобно в описание контура smarT.NC (смотри
Так в программах юнит как и в случае генератора образцов,
smarT.NC предствляет каждый отдельный элемент контура в
Treeview
1
с помощью соответствующей иконки. В формуляре ввода
2
записуете данные для соответственного элемента контура. В

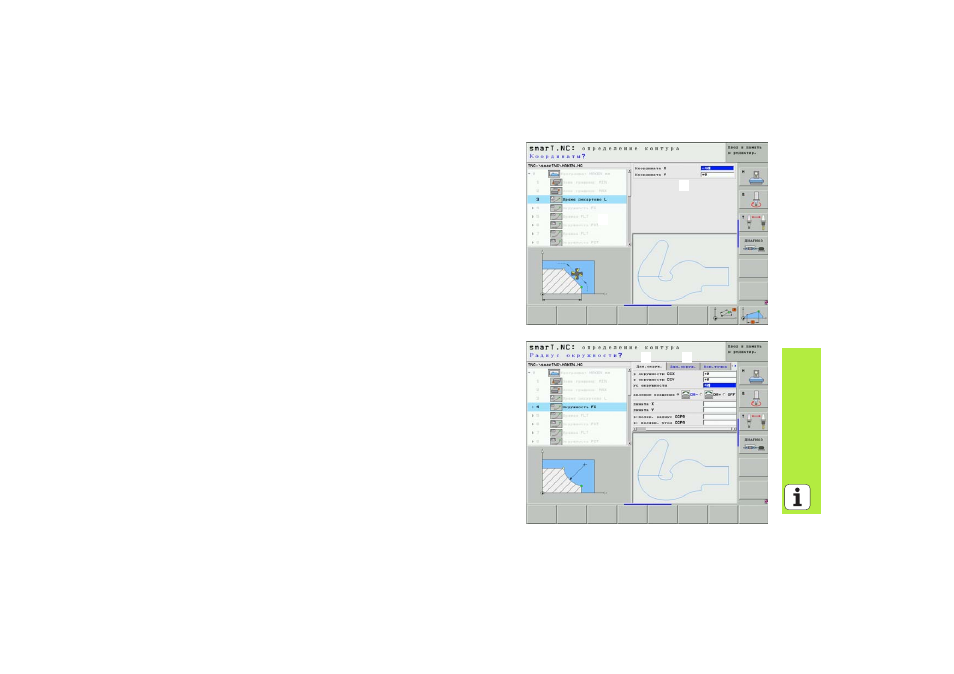

случае Свободного Программирования контура СК (нем. FK) кроме
обзорного формуляра
3
находится в распоряжении до 3 других
подробрных формуляра (
4
), в которых можете вводить данные
(смотри картина справа внизу).
