Основы
Редактирование контуров
1
1
2
1
3
1
4
1
4.1
1
4.2
1
4.3
1
5
1
6
1

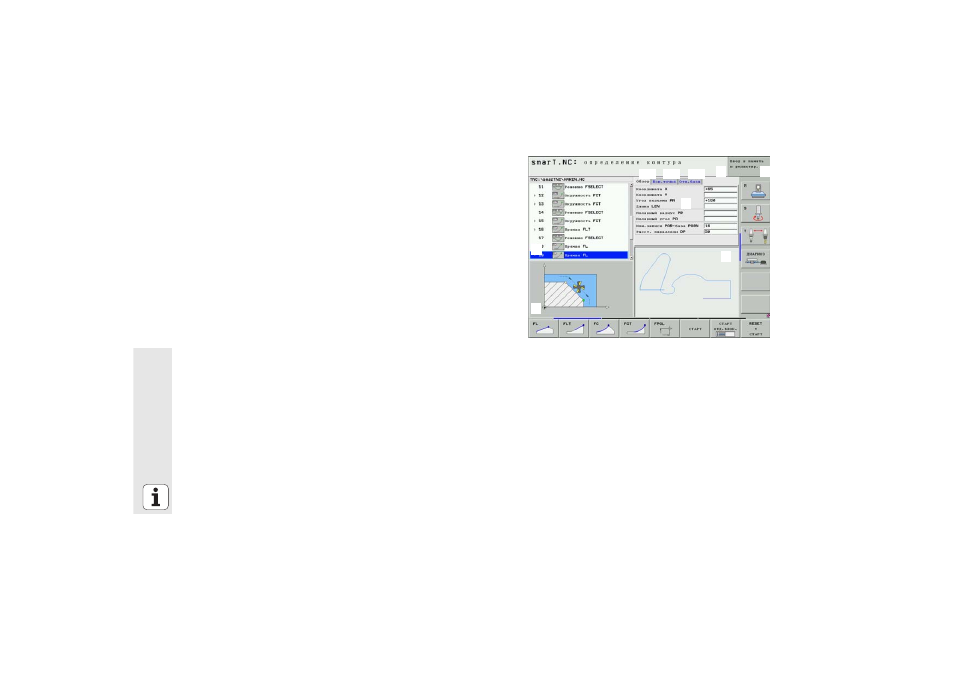

Заглавная строка: тексты режимов работы, сообщения об
ошибках
2
Активный на фоне режим работы
3
Структура дерева (Treeview), в которой соответственные
элементы контура изображаются в структурированном виде
4
Окно формуляра с соответственными параметрами ввода: для
FK-программирования имеются вплоть до четырех формуляра:
4.1
: Обзорный формуляр
Содержит большинство используемых возможностей ввода
4.2
: Подробный формуляр 1
Содержит возможности ввода для вспомогательных точек (FL/
FLT) или данных окружности (FC/FCT)
4.3
: Подробный формуляр 2
Содержит возможности ввода для относительных
соотношений (FL/FLT) или вспомогательных точек (FC/FCT)
4.4
: Подробный формуляр 3
Распологаемый только для FC/FCT, содержит возможности
ввода для относительных соотношений
5
Окно вспомогательных изображений, в котором представляется
графически соответственный активный параметр ввода
6
Окно графики, в котором изображаются программированные
контуры сразу после записи формуляра в памяти
