Дефинирование
пози
ций
обработки
Дефинирование образца
8
Набрать дефинируемый образец нажимая Softkey
8
Дефинирование требуемых параметров ввода в формуляре:
нажимая клавишу ENT или клавишу „стрелка вниз“ набрать
следующее поле ввода
8
Сохранение параметров ввода в памяти: нажать клавишу END
После ввода произвольного образца при использовании формуляра,
smarT.NC представляет его в виде иконки на левой половине экрана
в структуре дерева
1
.

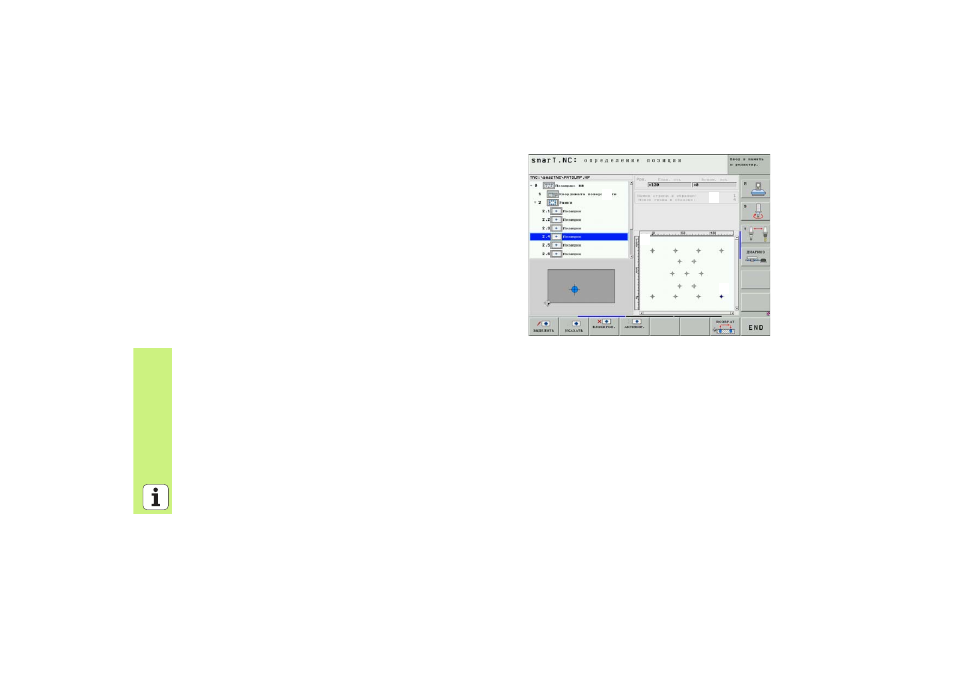

На правой нижной половине экрана
2
изображается этот образец
графически непосредственно после записи параметров в памяти.
Если открываете нажимая „клавишу со стрелкой вправо“ структуру
дерева, можете с помощью „клавиши со стрелкой вниз“ выбирать
любую точку в пределах дефинированного раньше образца.
smarT.NC указует набранную слева точку на графике, с права, с
маркировкой синего цвета (
3
). Для информации указуются на правой
верхней половине экрана
4
дополнительно прямоугольные
координаты соответственной избранной точки.
