Инструкция по эксплуатации HEIDENHAIN iTNC 530 (340 49x-03) smarT.NC Pilot
Страница 152
152
Пе
реработка
файлов
DXF
(оп
ция
ПО
)

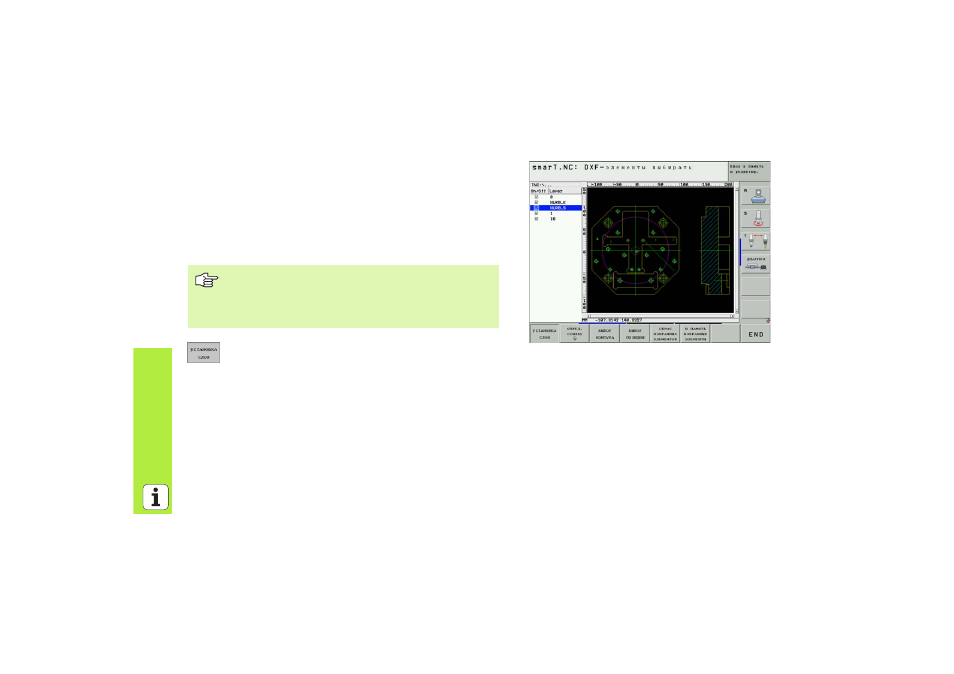

Настройка уровня
DXF-файлы содержат как правило несколько слоев (урвней), с
помощью которых программист может организовать свой чертеж. С
помощью техники уровней программист группирует разнообразные
элементы, нпр. собственный контур загатовки, размеры,
вспомогательные и конструкционные линии, штриховки и тексты.
Для ограничения количества данных при выборе контура на
дисплее, можете все избыточные, содержащиеся в файле DXF
уровни выделить.
8
Если еще не активный, выбираете режим создания
уровня: УЧПУ указует в левом окне все уровни,
содержащиеся в активном файле DXF
8
Для выделения уровня: нажимая левую клавишу мыши
набрать желаемый уровень и нажатием контрольного
квадратика выделить
8
Для указания уровня: нажимая левую клавишу мыши
набрать желаемый уровень и нажатием контрольного
квадратика указать
Редактируемый файл DXF должен содержать как
минимум один уровень.
Можете выбирать контур даже тогда, если конструктор
записал их в памяти на разных уровнях.
