Инструкция по эксплуатации HEIDENHAIN iTNC 530 (340 49x-03) smarT.NC Pilot
Страница 132
132
Дефинирование
пози
ций
обработки

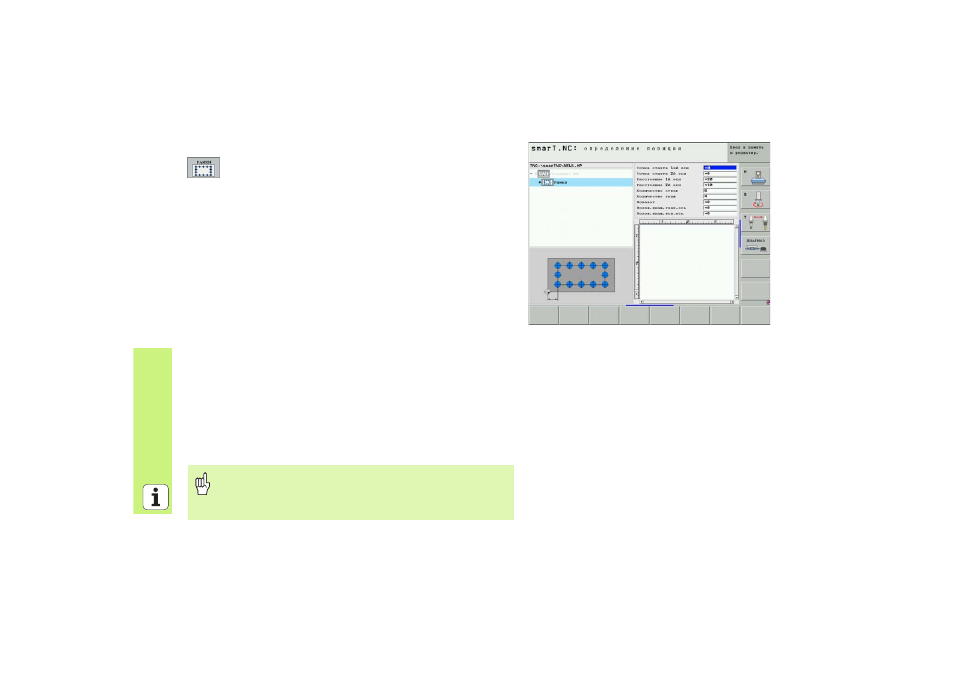

Рамки прямые, повернутые или искаженные
8
Точка старта 1-ой оси: координата точки старта рамок
1
по главной оси плоскости обработки
8
Точка старта 2-ой оси: координата точки старта рамок
2
по вспомогательной оси плоскости обработки
8
Расстояние 1. оси: расстояние позиций обработки по
главной оси плоскости обработки. Вводимое
положительное или отрицательное значение
8
Расстояние 2. оси: расстояние позиций обработки по
вспомогательной оси плоскости обработки. Вводимое
положительное или отрицательное значение
8
Количество строк: общее количество строк рамок
8
Количество граф: общее количество граф рамок
8
Поворот: угол поворота, на который поворочиваются
целые рамки вокруг записанной точки старта. Базовая
ось: главная ось активной плоскости обработки (нпр. X
для оси инструмента Z). Вводимое положительное или
отрицательное значение
8
Угол поворота главная ось: угол поворота, на который
смещается исключительно главная ось плоскости
обработки относительно записанной точки старта.
Вводимое положительное или отрицательное значение.
8
Угол поворота вспомогательная ось: угол поворота,
на который смещается исключительно вспомогательная
ось плоскости обработки относительно записанной
точки старта. Вводимое положительное или
отрицательное значение.
Параметры угол поворота главная ось и угол
поворота вспомогательная ось действуют аддитивно
остносительно выполненного раньше поворота целых
рамок.
