Основы
Распределение экрана при редактировании

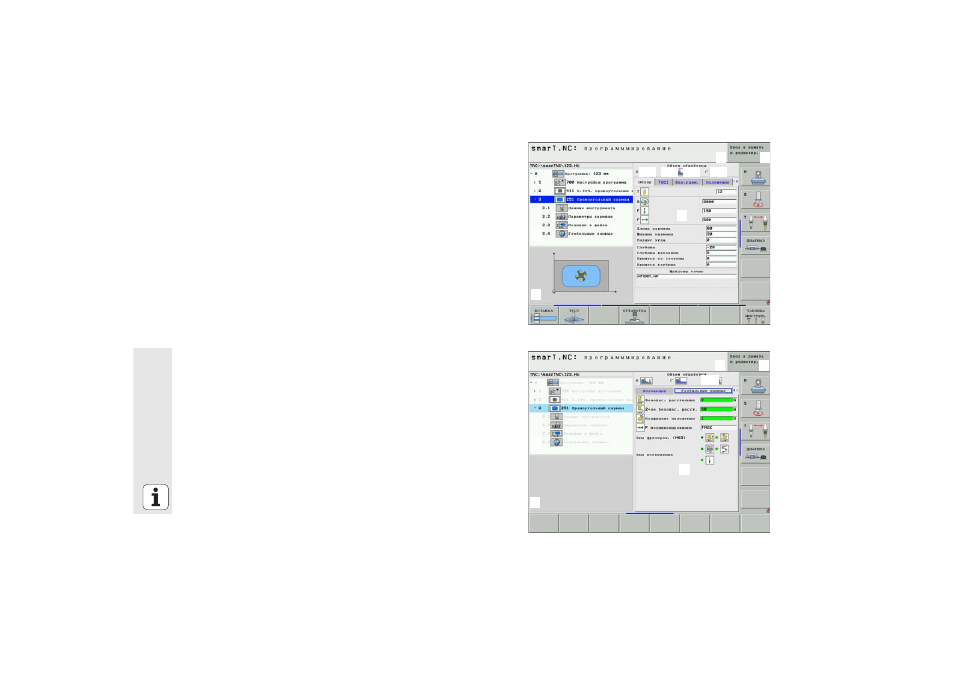

Изображение экрана дисплейа при редактировании в smarT.NC
зависит от типа файла, набранного актуально для редактирования.
Редактирование программ типа юнит
1
1
2
1
3
1
4
1
4.1
1
4.2
1
4.3
1
4.4
1
5
1
1
2
1
3
1
4
1
4.5
1
5
1
Заглавная строка: тексты режимов работы, сообщения об
ошибках
2
Активный на фоне режим работы
3
Структура дерева (Treeview), в которой дефинированные
единицы обработки изображаются в структурированном виде
4
Окно формуляра с соответственными параметрами ввода: в
зависимости от набранного шага обработки, могут имется до
пяти формуляров:
4.1
: Обзорный формуляр
Ввод параметров в обзорном формуляре является
достаточным, для отработки соответсвенного шага обработки
при использовании основных функций. Данные обзорного
формуляра это выделение важнейших данных,
записываемых также в подробных формулярах
4.2
: Подробный формуляр инструмента
Ввод дополнительных специфических данных
4.3
: Подробный формуляр опциональных параметров
Ввод дополнительных, опциональных параметров обработки
4.4
: Подробный формуляр позиций
Ввод дополнительных позиций обработки
4.5
: Подробный формуляр глобальных данных
Список полезных глобальных данных
5
Окно вспомогательных изображений, в котором представляется
графически активный в формуляре параметр ввода
