Дефинирование
пози
ций
обработки

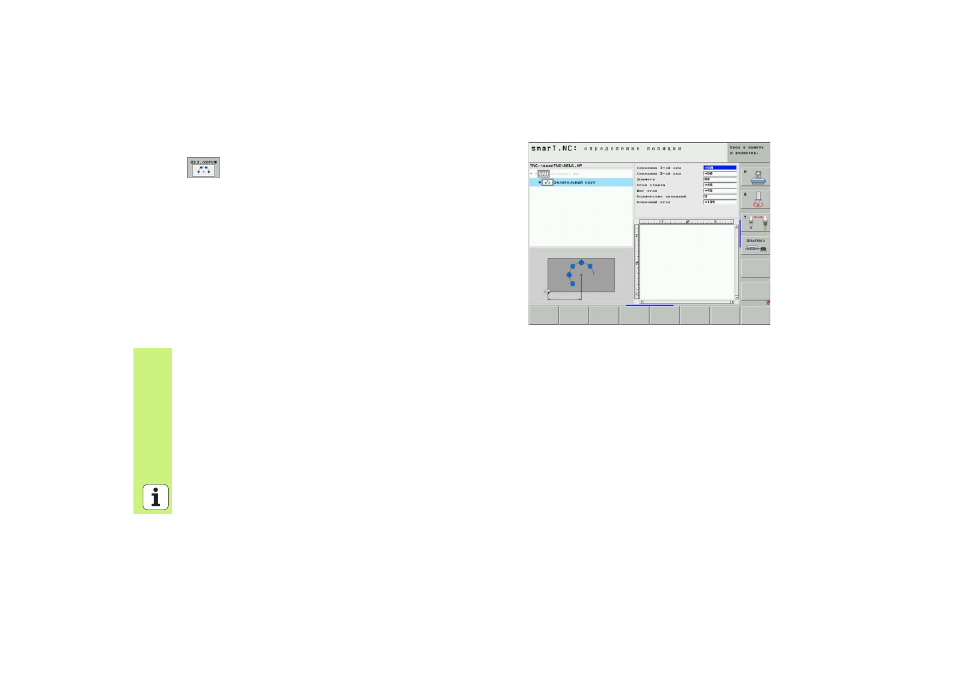

делительная окружность
8
Центр 1. оси: координата центра окружности
1
по
главной оси плоскости обработки
8
Центр 2. оси: координата центра окружности
2
по
вспомогательной оси плоскости обработки
8
Диаметр: диаметр окружности
8
Угол старта: полярный угол первой позиции обработки.
Базовая ось: главная ось активной плоскости обработки
(нпр. X для оси инструмента Z). Вводимое
положительное или отрицательное значение
8
Шаг угла: инкрементный полярный угол между двумя
позициями обработки. Вводимое положительное или
отрицательное значение. Изменение шага угла
вызывает автоматически изменение дефинированного
конечного угла
8
Количество рабочих ходов: общее количество
позиций обработки на окружности
8
Конечный угол: полярный угол последнего отверстия.
Базовая ось: главная ось активной плоскости обработки
(нпр. X для оси инструмента Z). Вводимое
положительное или отрицательное значение.
Изменение конечного угла вызывает автоматически
изменение дефинированного шага угла
