150
Пе
реработка
файлов
DXF
(оп
ция
ПО
)

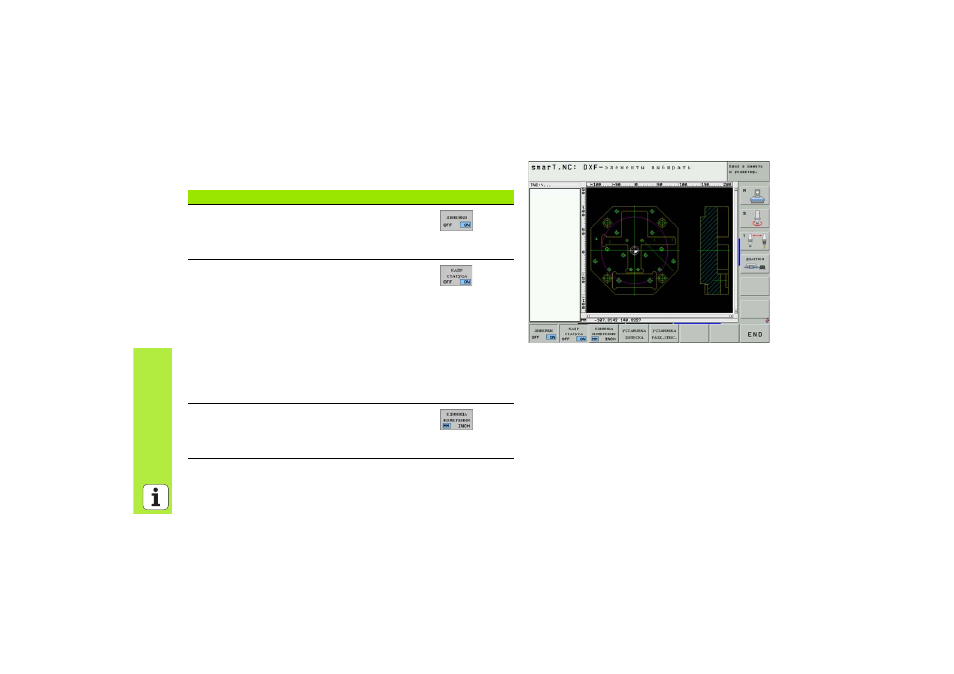

Основные настройки
На третьей линейке Softkey находятся в распоряжении разные
возможности настройки:
Настройка
Softkey
Линейку масштаба указать/не указывать: УЧПУ
указует линейки на левом и верхном крае
четрежа. Указанные на линейке значения
относятся к нулевой точке чертежа.
Строку статуса указать/не указывать: УЧПУ
указует строку статуса внизу чертежа. В строке
статуса находятся следующие сведения в
распоряжении:
активная единица измерения (ММ или
ДЮЙМЫ)
координаты X и Y актуальной позиции мыши
в режиме ВЫБОР КОНТУРА УЧПУ указует,
являются ли селекционированный контур
открытым (open contour) или закрытым (clo-
sed contour)
Единица измерения ММ/ДЮЙМЫ: настройка
единицы измерения в файле DXF. С этой
единицей измерения УЧПУ выдает также
программу контура
